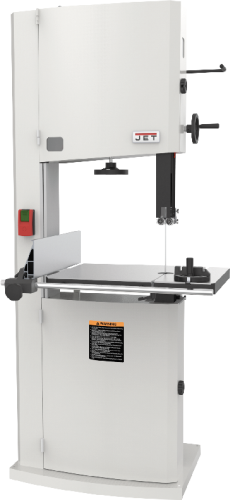

JWBS-20-T Стрічкова пила

ОСОБЛИВОСТІ:

• Дві швидкості руху пильної стрічки
• Роликові направляючі пильного полотна
• Трьохпозиційний важіль швидкого натягу та послаблення пильного полотна
• Регулюванння нахилу пильного стола обертанням рукоятки

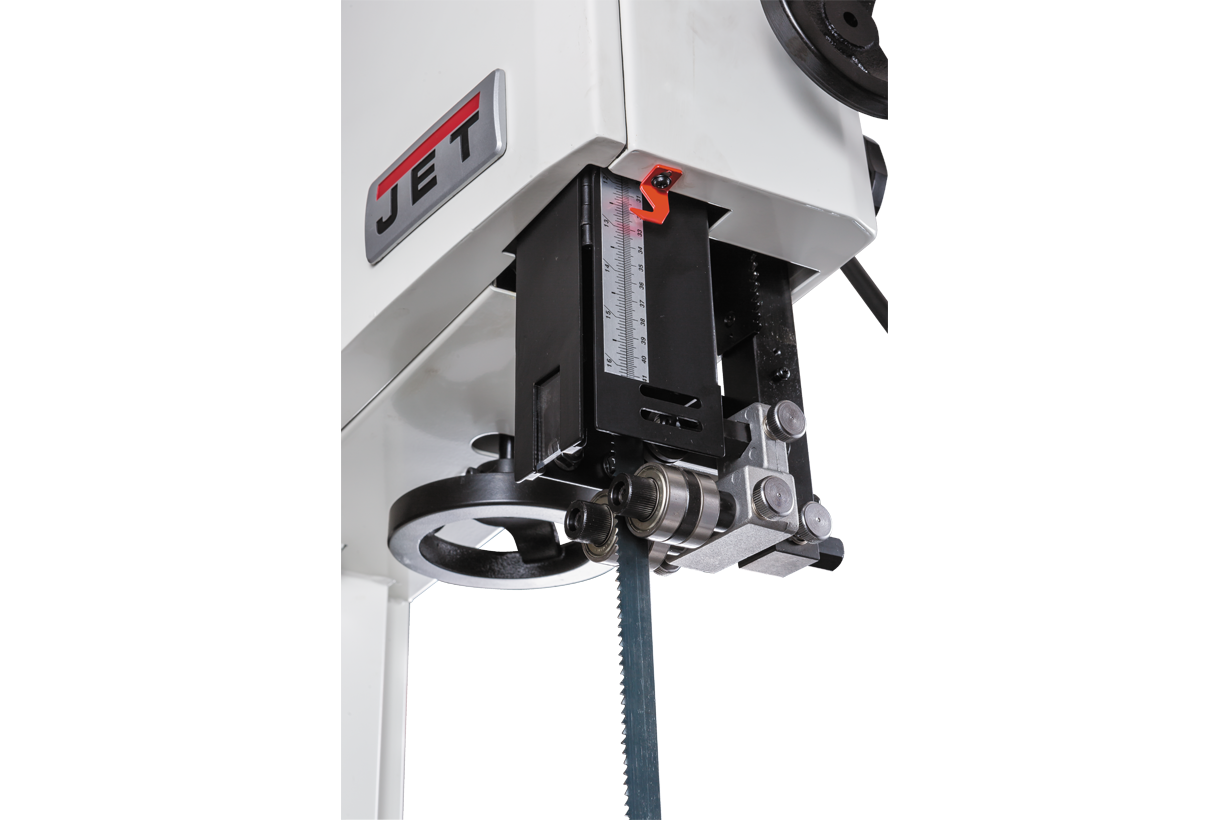

• Регулювання висоти розпилювання обертанням рукоятки
• Робочий стіл із чавунного литья

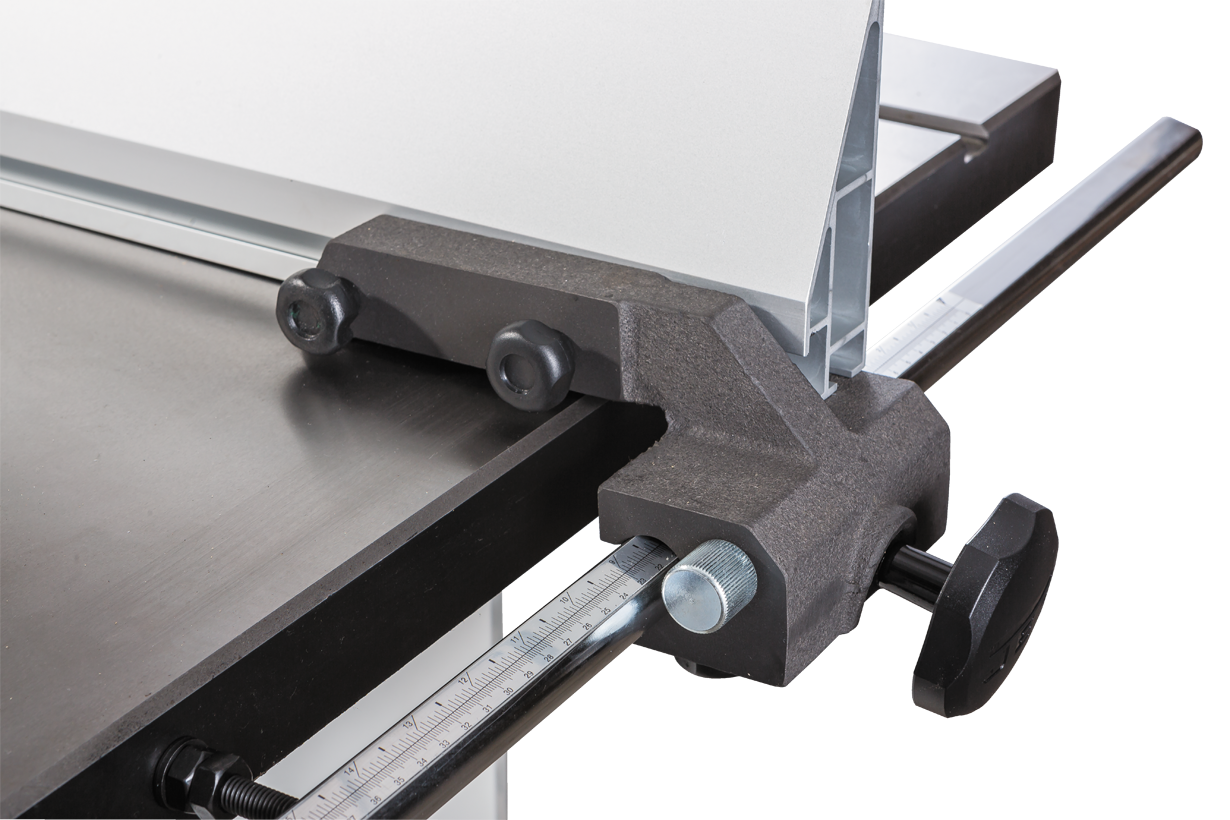

• Двопозиційний регулювальний паралельний упор з мікрорегулюванням
• Рухомий кутовий упор з направляючою вздовж Т-подібного паза

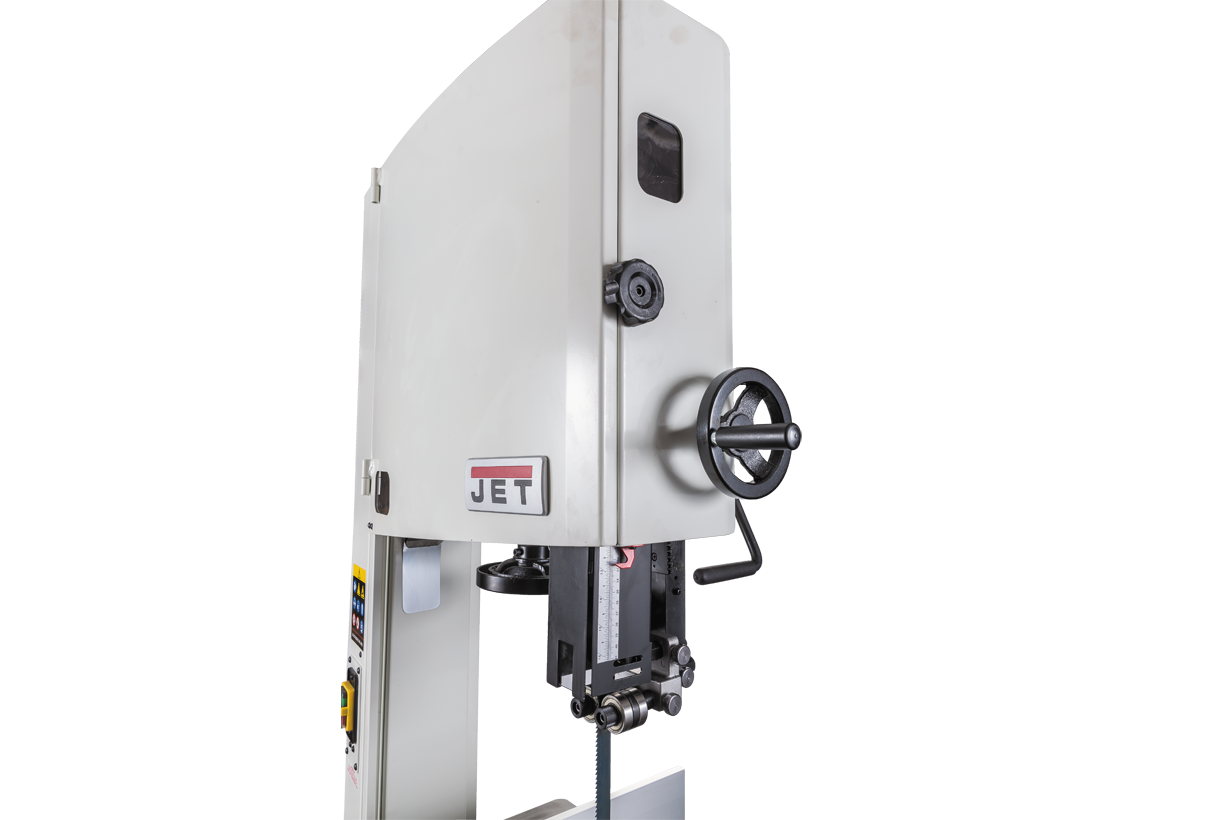

Jet JWBS-20-T – нова стрічкова пила індустріального класу з потужним трифазним двигуном, великими 20-дюймовими шківами та двома швидкостями пиляння (їх змінюють, перевстановлюючи ремінь на шківах). Її основні переваги – вдосконалена конструкція кріплення робочого столу, а також збільшена висота та ширина розпилювання. Ці параметри дуже важливі для тих, кому потрібен універсальний верстат, здатний взяти на себе функції ділильного. До таких розробок пристосований і паралельний упор: направляючий профіль можна встановити вертикально на бічну грань так, щоб надійно фіксувати плоскі заготовки при їх розпуску на тонкі пластини. В цілому конструкція бічного упору дуже добре опрацьована: профіль жорсткий і міцний, закріплений на масивному чавунному кронштейні, який переміщається по циліндричній направляючій. Передбачена груба (вручну) і точна (мікрометричним гвинтом) установка.

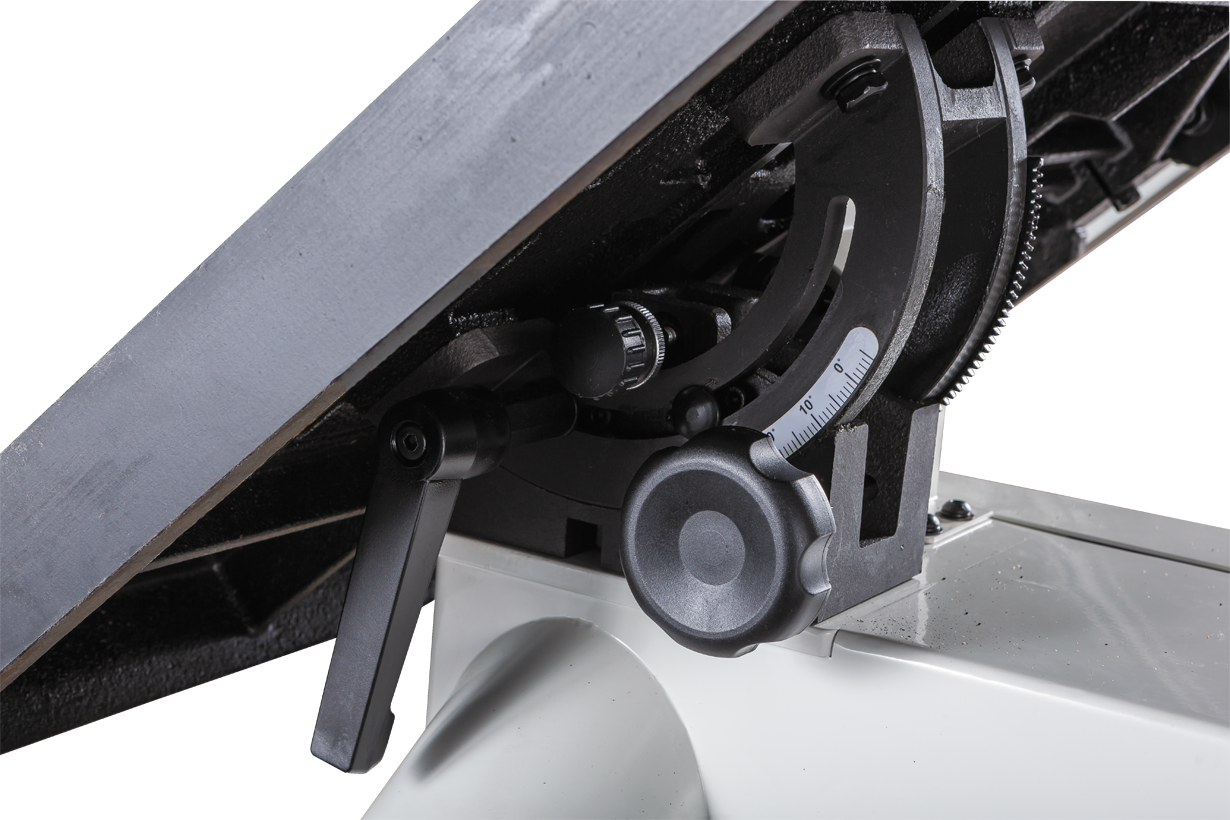

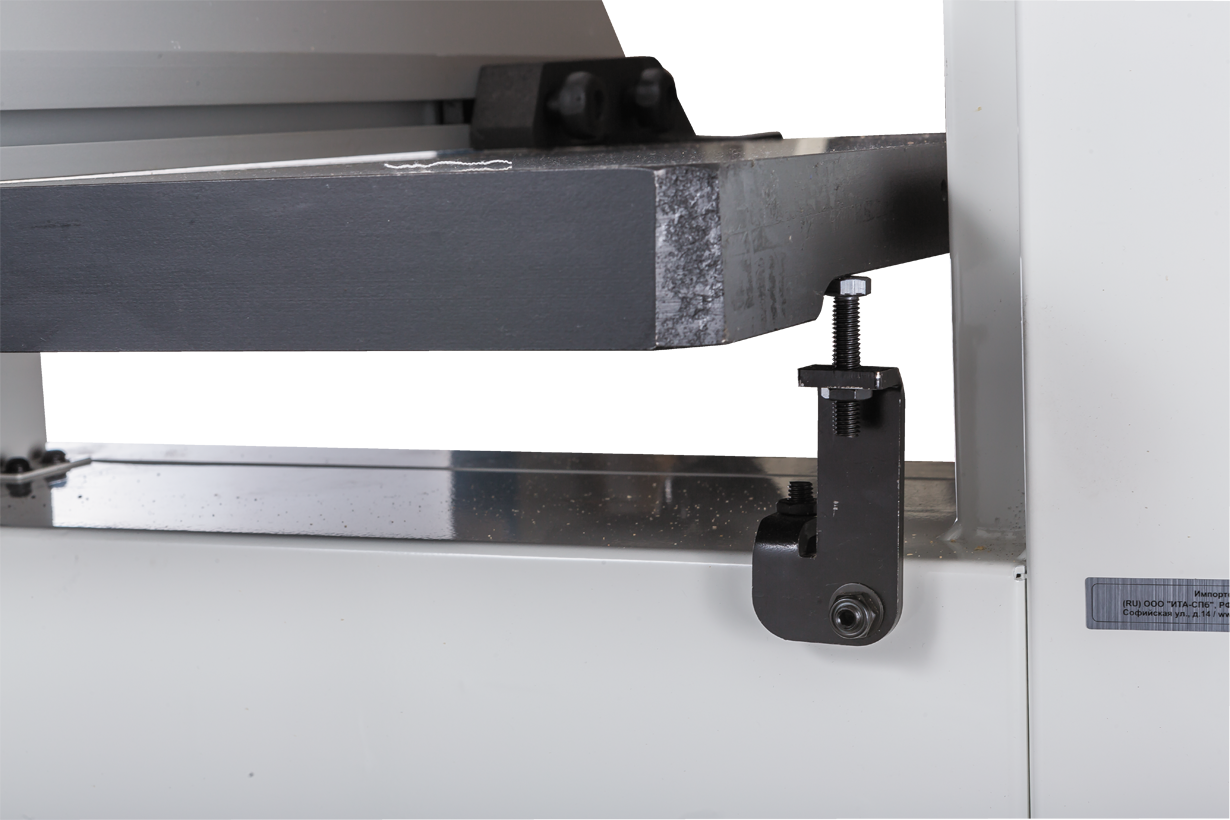

Робочий стіл чавунний, поворотні кронштейни, на які він спирається, з цього ж матеріалу. Нахил проводиться за допомогою зубчастого механізму обертанням рукоятки і можливий в обидва боки (на 5 ° в сторону верстата і на 45 ° від нього). Для найбільшої ефективності пиловидалення встановлено два 100-міліметрових патрубка: один під робочою поверхнею, другий в нижній частині корпусу.

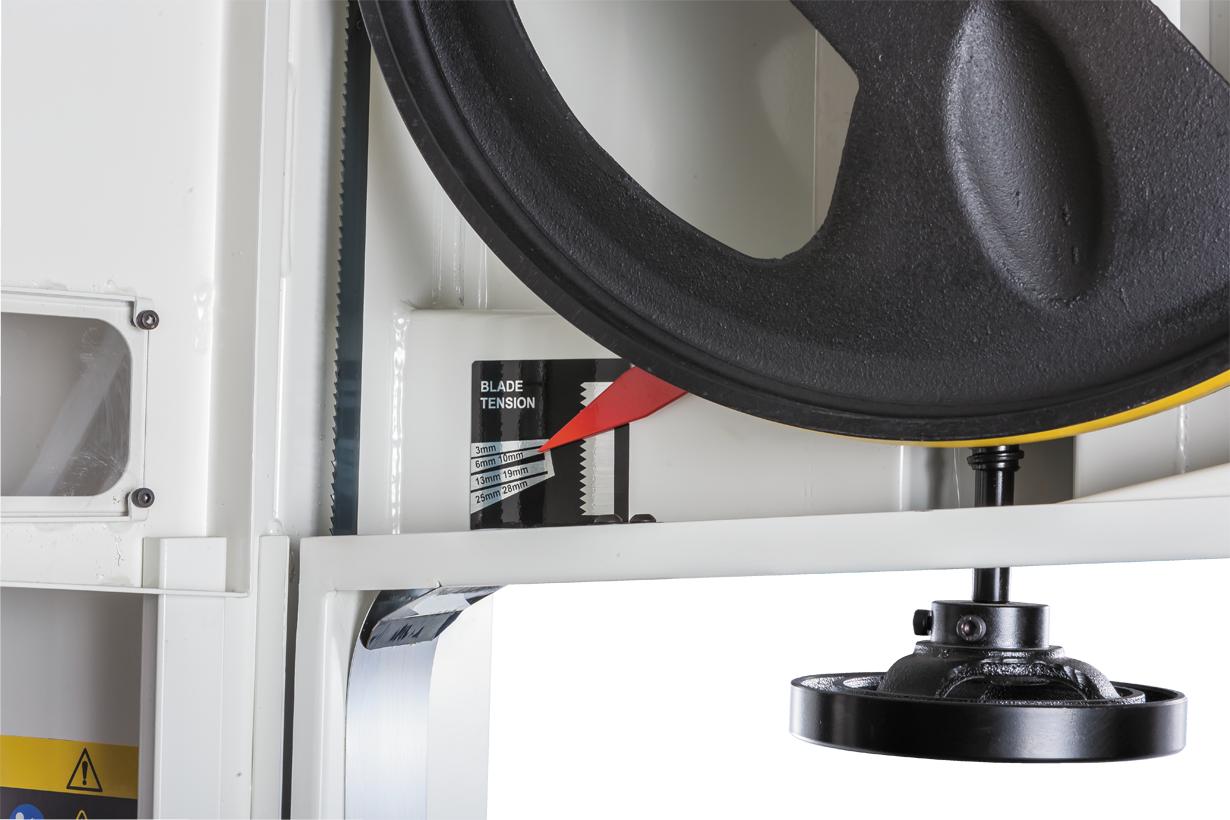

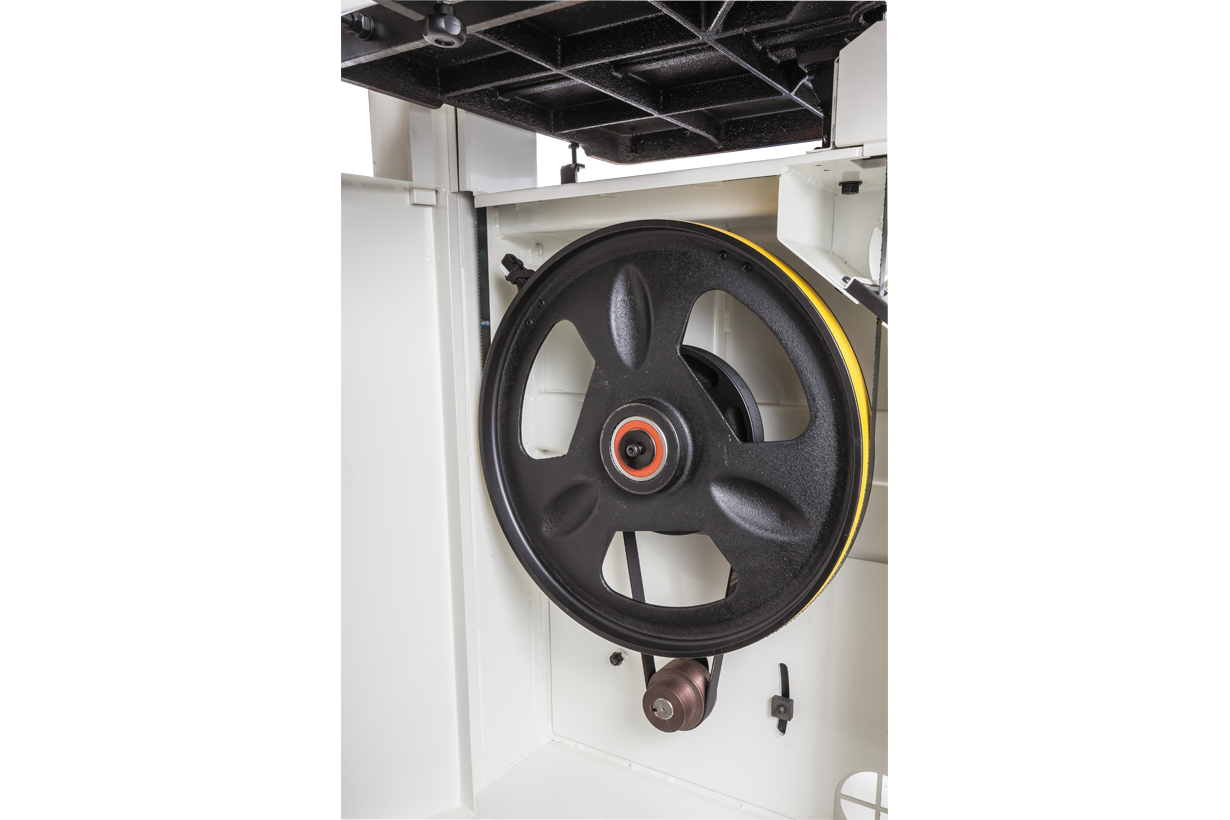

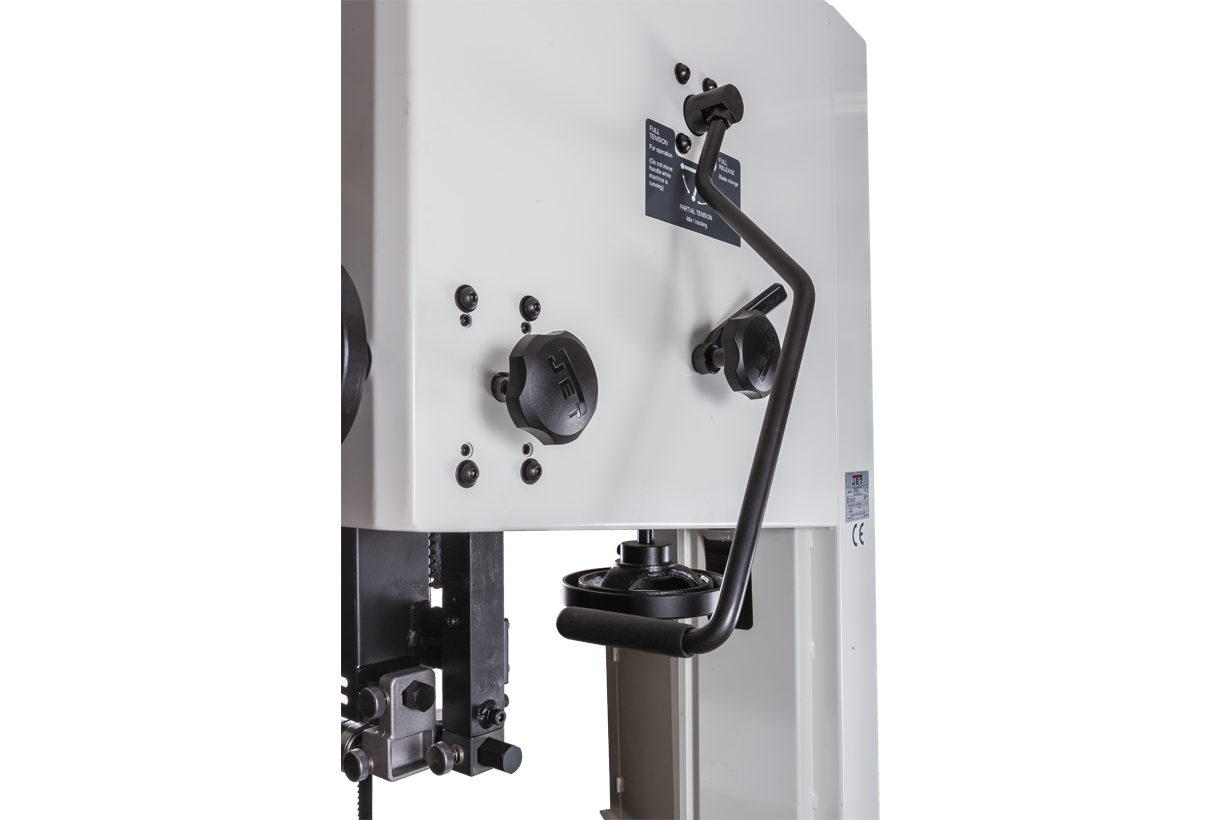

Механізм натягу та центрування стрічки включає в себе дві групи трьохроликових напрямних на шарикопідшипниках, стрілковий індикатор рівня натягу, що регулюють маховики, два оглядових віконця і важіль швидкого натягу-ослаблення. Він не зовсім звичайний, оскільки має не два, а три фіксованих положення: робоче, для зберігання (стрічка ослаблена, але тримається на шківах) і сервісне (для заміни полотна). Щоб поліпшити плавність роботи, використані повнотілі масивні чавунні шківи.
