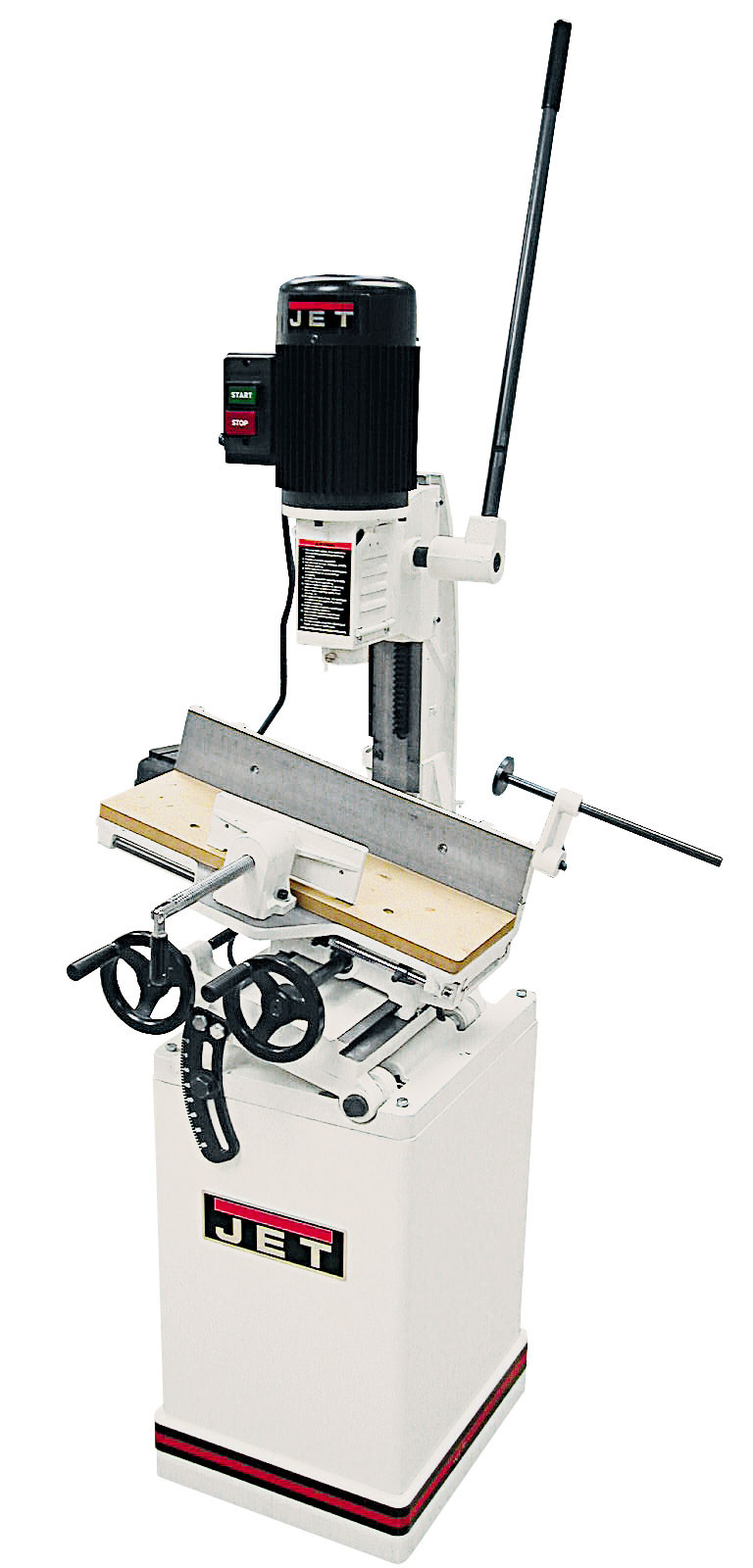

719AS Долбёжно-пазовальный станок

Довбально-пазувальний верстат по дереву JET 719AS

ХАРАКТЕРИСТИКИ

• Потужність (вихідна) потужність двигуна, кВт 1,3 (0,75)
• Напруга, 230
• Частота обертання шпинделя на холостому ході, об/хв 1450
• Розміри робочого столу (ДхШ), мм 520 х 180
• Кут нахилу столу 0-35 °
• Максимальний діаметр затиску свердлильного патрона 13 мм
• Хід різця 200 мм
• Розміри упору заготовки (ДхВ) 520 х 90 мм
• Максимальна відстань від упору до центру різця 100 мм
• Максимальний розмір різця (тверді/м'які породи) 19/25 мм
• Максимальна висота заготовки від столу, мм 195
• Хід столу по осях (подовжній/поперечний) 400/100 мм
• Довжина, мм 650
• Ширина, мм 500
• Висота, мм 1760
• Маса, кг 125
• Довжина в упаковці, см 98
• Ширина в упаковці, см 59
• Висота в упаковці, см 12,05

ОСОБЛИВОСТІ:

• Рейковий механізм подачі з газовим упором
• Регульований упор глибини довбання
• Поздовжній упор заготівлі
• Гвинтовий притиск заготовки до поздовжнього упору
• Регульований торцевий упор заготовки
• Координатний робочий стіл із маховиками подачі по осях
• Регульовані обмежувачі ходу осями
• Робочий стіл із чавунного лиття з дерев'яною накладкою
• Можливість повороту колони на 180° для роботи з високими заготовками над підлогою

КОМПЛЕКТАЦІЯ

• Свердлильний патрон та затискний ключ
• Втулки для установки різців з хвостовиком 5/8", 3/4", 13/16" і 1"
• Торцевий упор
• Гвинтовий притиск заготовки
• Накладка із МДФ для робочого столу
• Закрита підставка із відсіком для інструменту

Професійний Довбально-пазувальний верстат Jet 719АS має загальну базу з моделлю 719А і в цілому їй аналогічний, основна відмінність - механізм нахилу координатного столу. ). необхідного кута передбачено транспортирну шкалу.

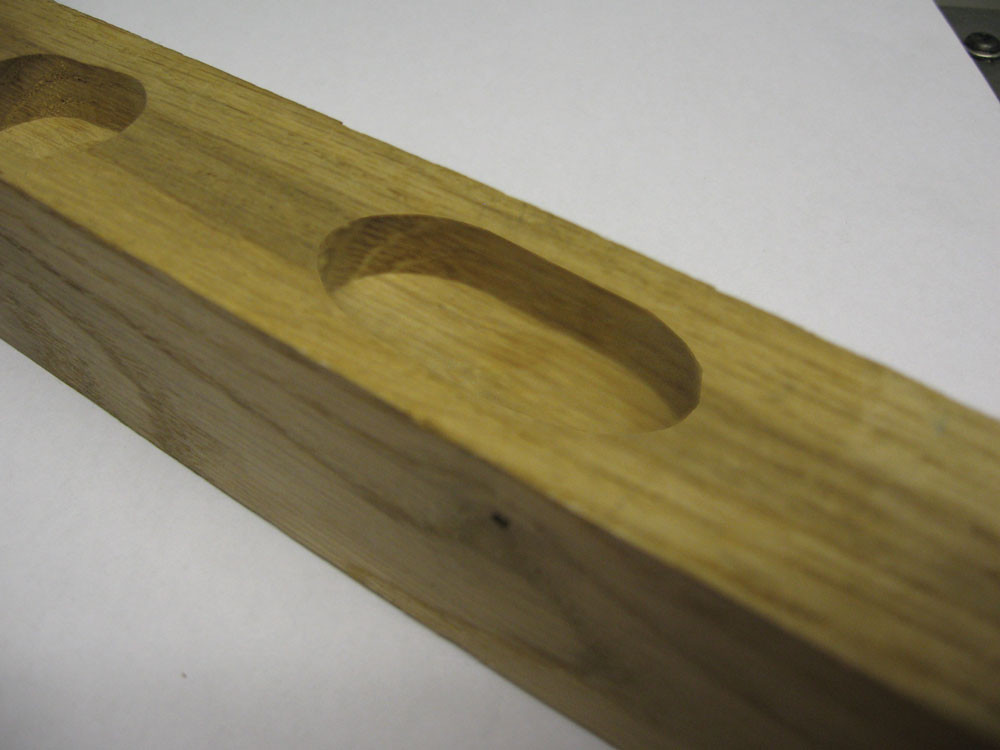

Стіл з подачею по двох осях обладнаний гвинтовим притиском, на ньому обробляють заготовки висотою до 195 мм. Можливість робити поперечні та поздовжні пази за одну установку деталі забезпечує високу точність та простоту експлуатації.
Передбачено регульований торцевий упор, зручний для виконання операцій, що багаторазово повторюються, з однаковими заготовками.

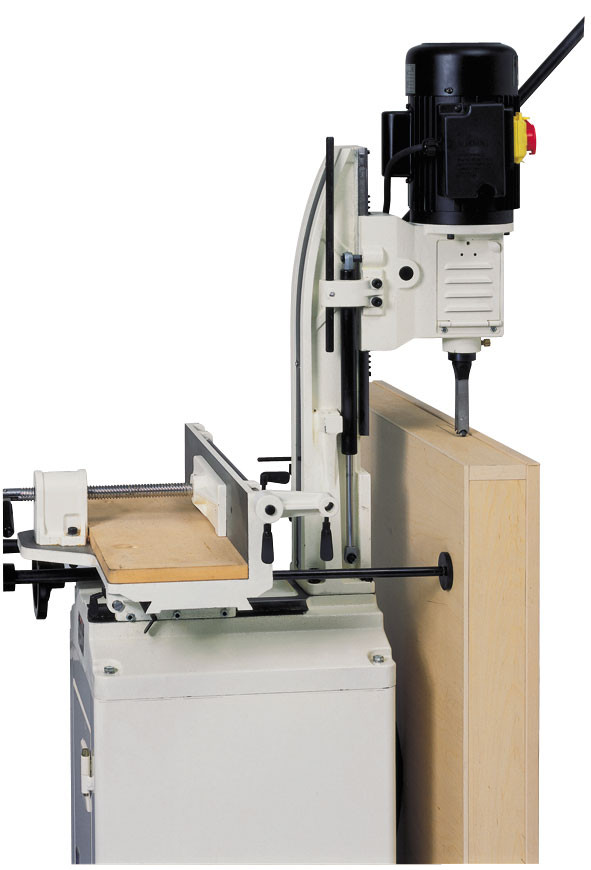

Така операція, як врізання замків у готові вироби (дверне полотно, віконна обкладинка тощо), теж може виконуватися, незважаючи на їх великий габарит.
Для цього свердлильну частину повертають навколо колони на 180° і закріплюють у цьому положенні. Деталь мають на підлозі з використанням підкладок необхідної товщини.
Верстат відрізняється вдалим поєднанням універсальності та точності при порівняно компактних розмірах.
