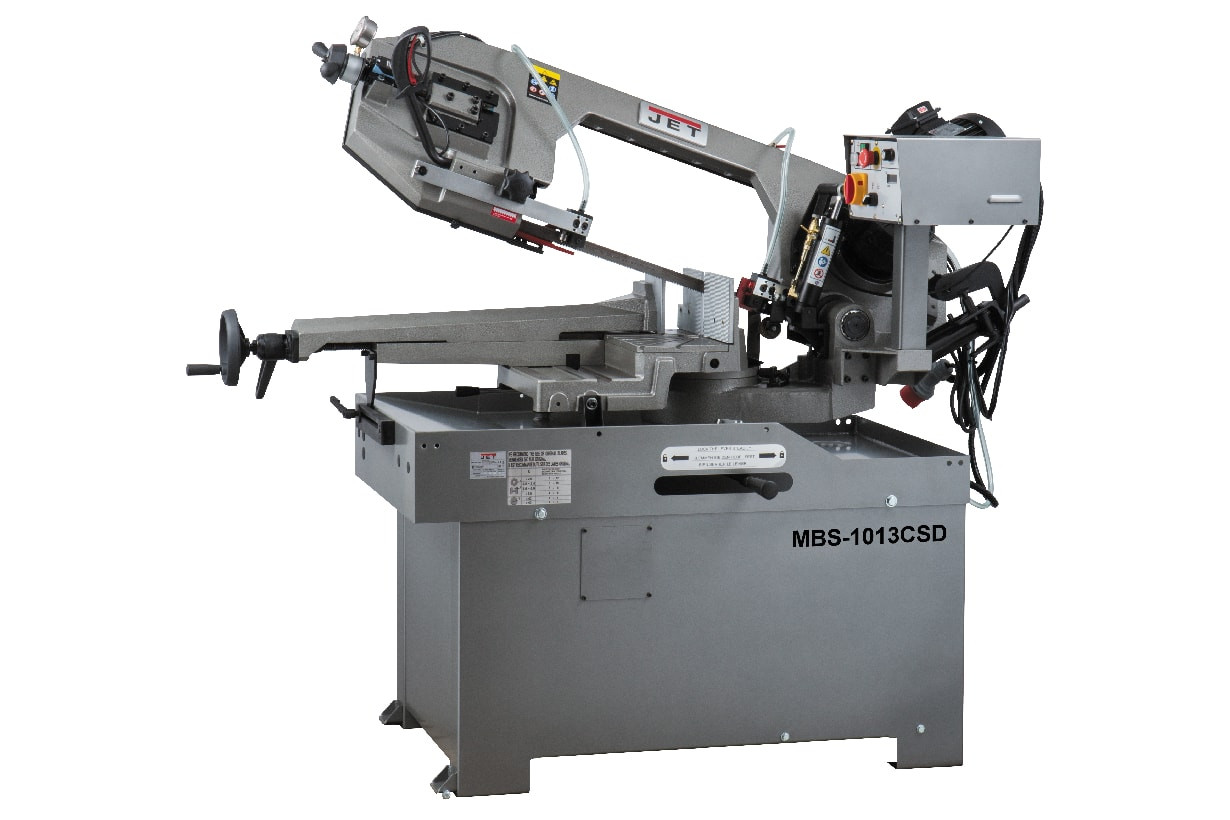

Стрічкопильний верстат по металу JET MBS-1013CSD

Стрічкопильний верстат по металу JET MBS-1013CSD

Характеристики

• Напруга, 400
• Різання під кутом (Діапазон повороту пильної рами) -45 ° / +60 °
• Макс. Ø обробки при 90 º Ø270 мм
• Потужність двигуна, кВт 1,5
• Зона обробки при 90 ° Ø270 мм, □260 мм, □350х220 мм
• Зона обробки при + 45 ° праворуч Ø240 мм, □200 мм, □200x210 мм
• Зона обробки при - 45° вліво Ø180 мм, □140 мм, □140x160 мм
• Зона обробки при + 60 ° праворуч Ø150 мм, □95 мм, □130x95 мм
• Розміри стрічкового полотна, мм 27 х 0,9 х 3160 мм
• Швидкість руху полотна, м/хв 20-85
• Ширина стрічкового полотна, мм 27
• Довжина, мм 2050
• Ширина, мм 830
• Висота, мм 2000
• Маса, кг 360
• Довжина в упаковці, см 174
• Ширина в упаковці, см 76
• Висота в упаковці, см 112
• Маса в упаковці, кг 410

Особливості:

• Верстат європейського типу

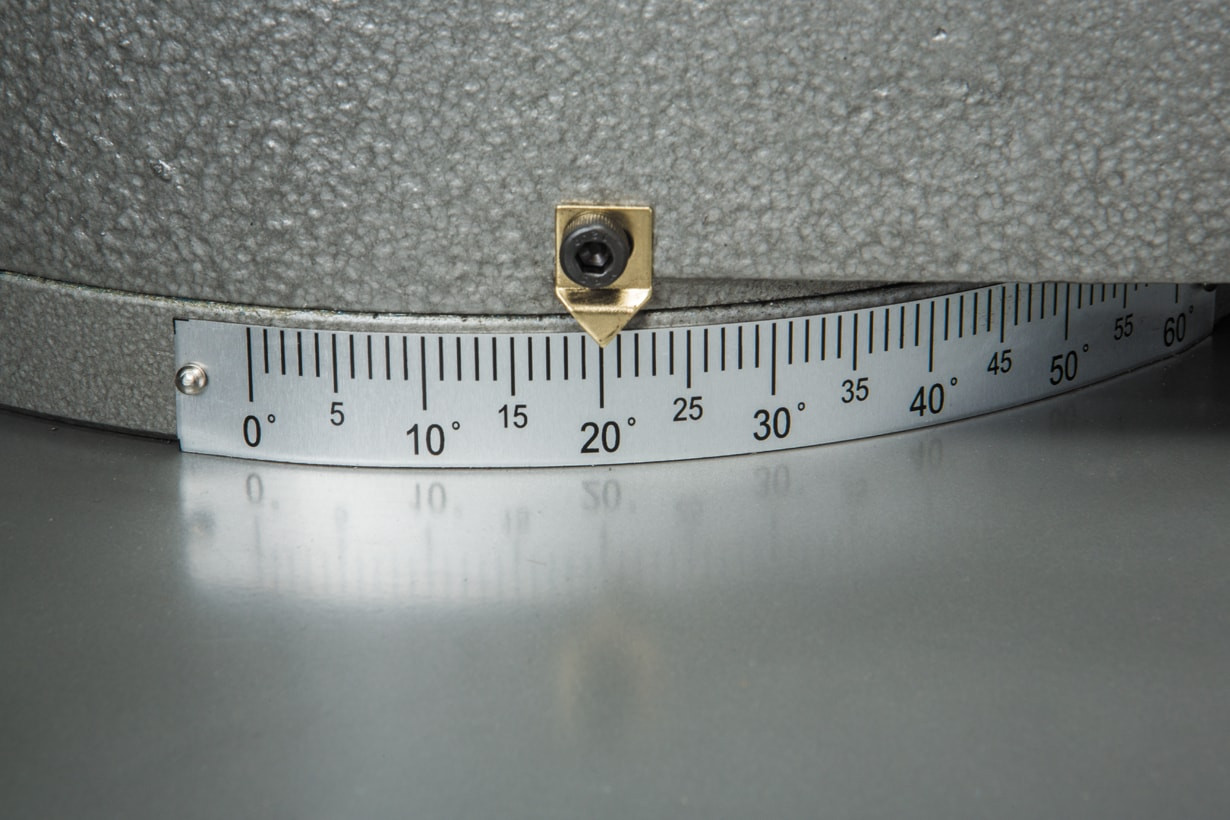

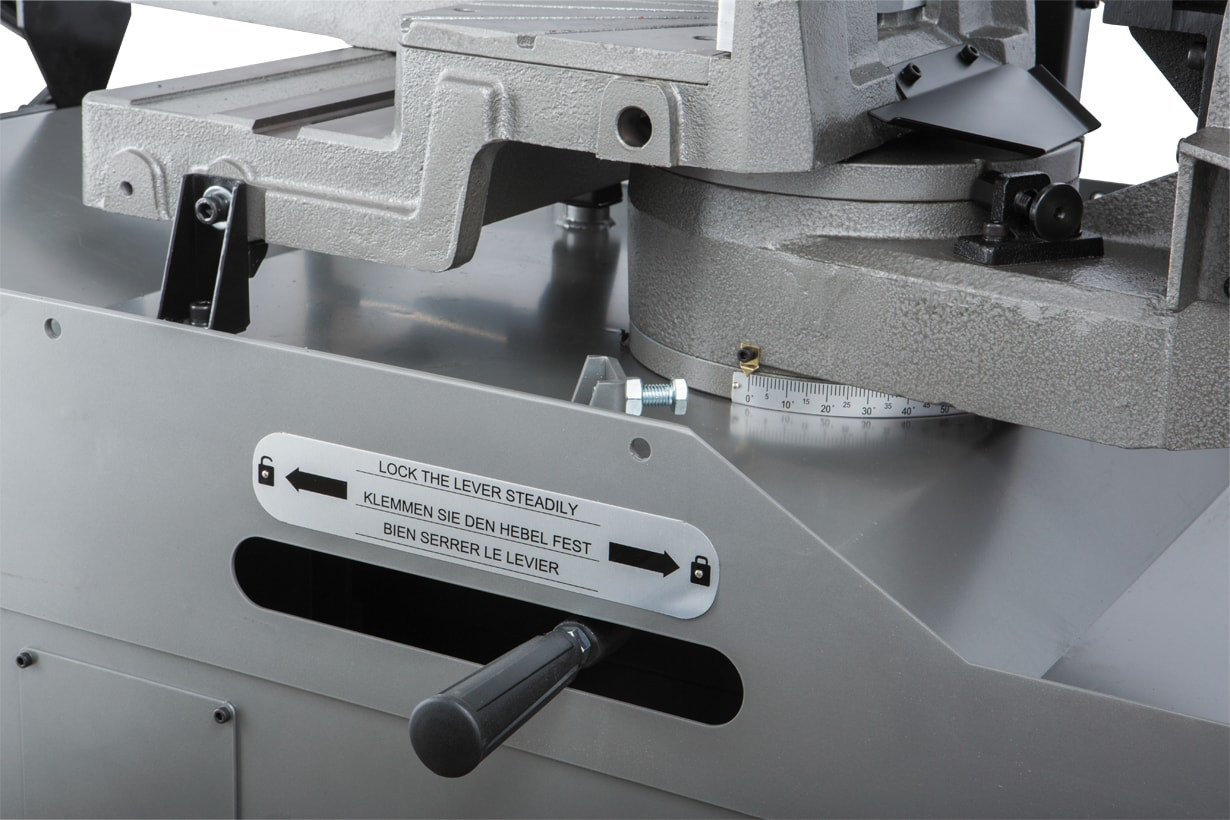

• Можливість повороту консолі вправо на 60 °, вліво на 45 °
• Наявність системи гідророзвантаження
• Плавне регулювання швидкості опускання пильної рами
• Пиляння заготовок великого діаметра;
• Система контролю натягу полотна з датчиком аварійної зупинки під час обриву
• Плавне регулювання швидкості обертання полотна з відображенням швидкості на дисплеї
• Зручні ручні лещата з можливістю швидкого затискання заготовки
• Система подачі СОЖ

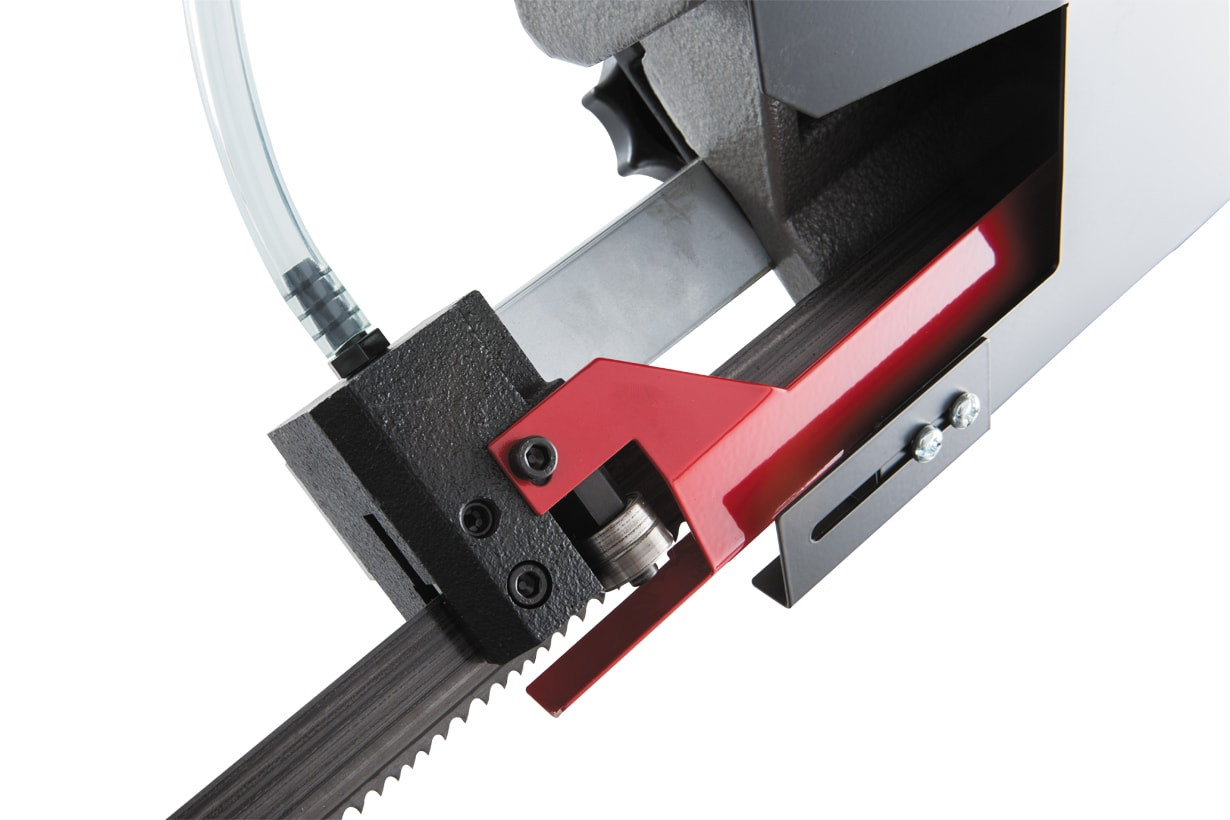

• Кордщітка, для очищення полотна від великої стружки, яку не вимиє СОЖ

Опис:

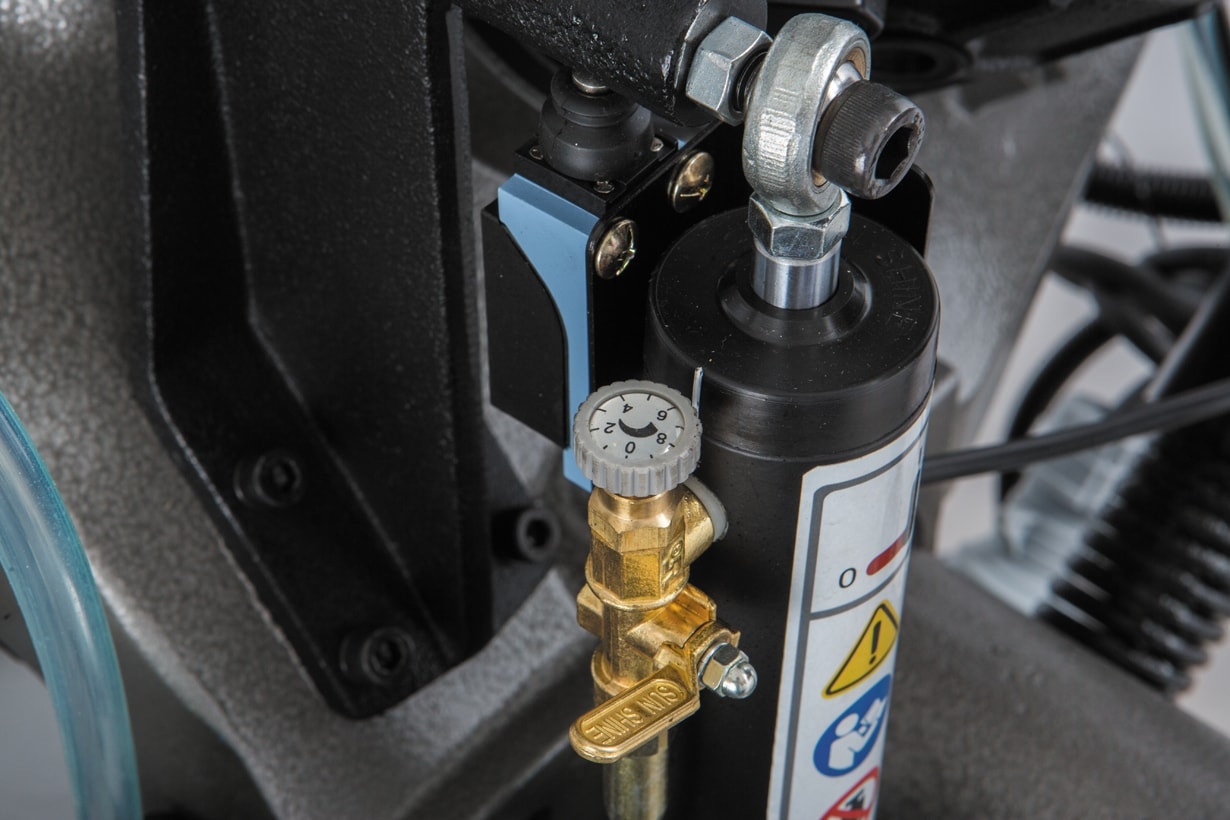

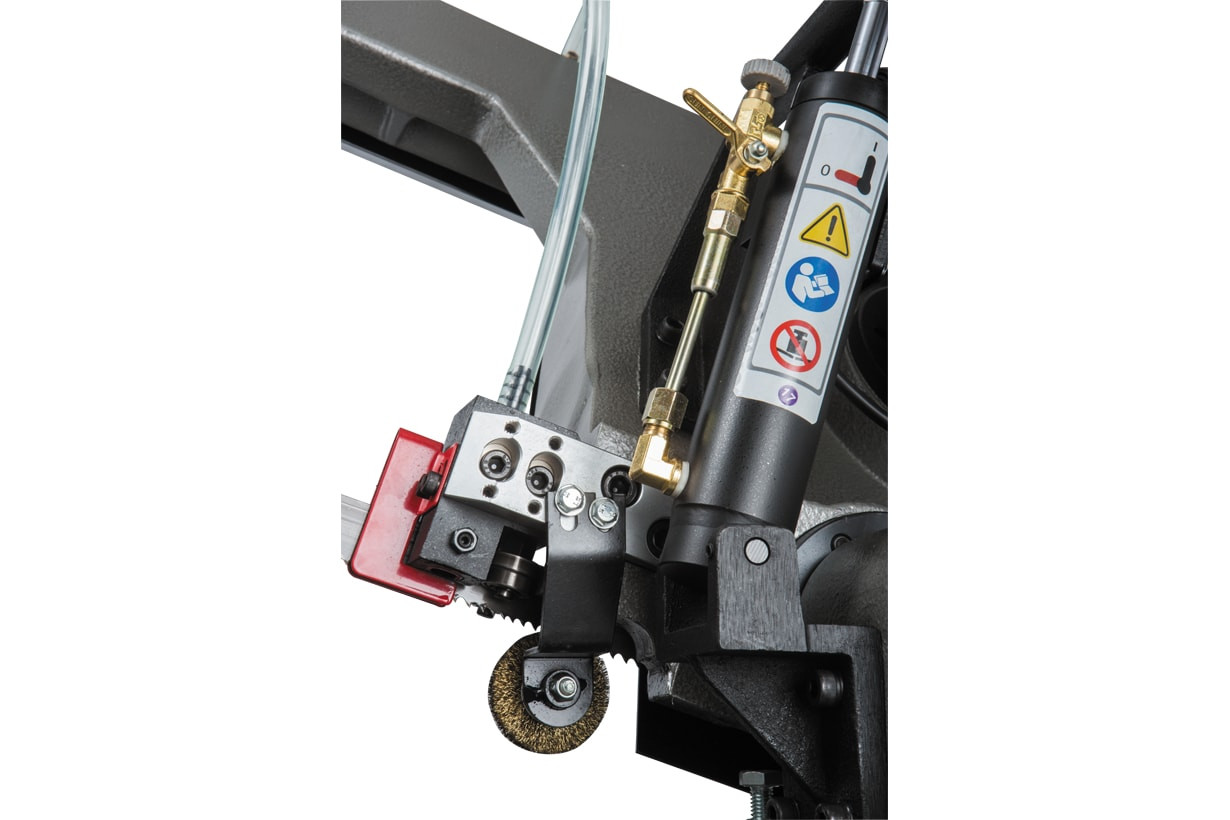

Стрічковопильний верстат MBS-1013CSD є моделью верстата європейського типу, що використовується для пиляння заготовок великого діаметру. Верстат застосовується серійних робіт з виробництва. Конструкція обладнана поворотною рамою, що забезпечує пиляння заготовок під різними кутами. Максимально допустимий діаметр заготовок під час пиляння під прямим кутом становить 270 мм. Допускається поворот консолі вправо на 60 0 для роботи з заготовками діаметром 150 мм. Є можливість повороту рами ліворуч на 45 0 . Верстат обладнаний системою гідророзвантаження, що дозволяє здійснювати плавне опускання пильної рами в робочу зону, знизити зусилля оператора під час підйому консолі. Регулювання тиску гідроциліндра дозволяє встановити необхідну швидкість опускання рами, забезпечити необхідну силу притиску.

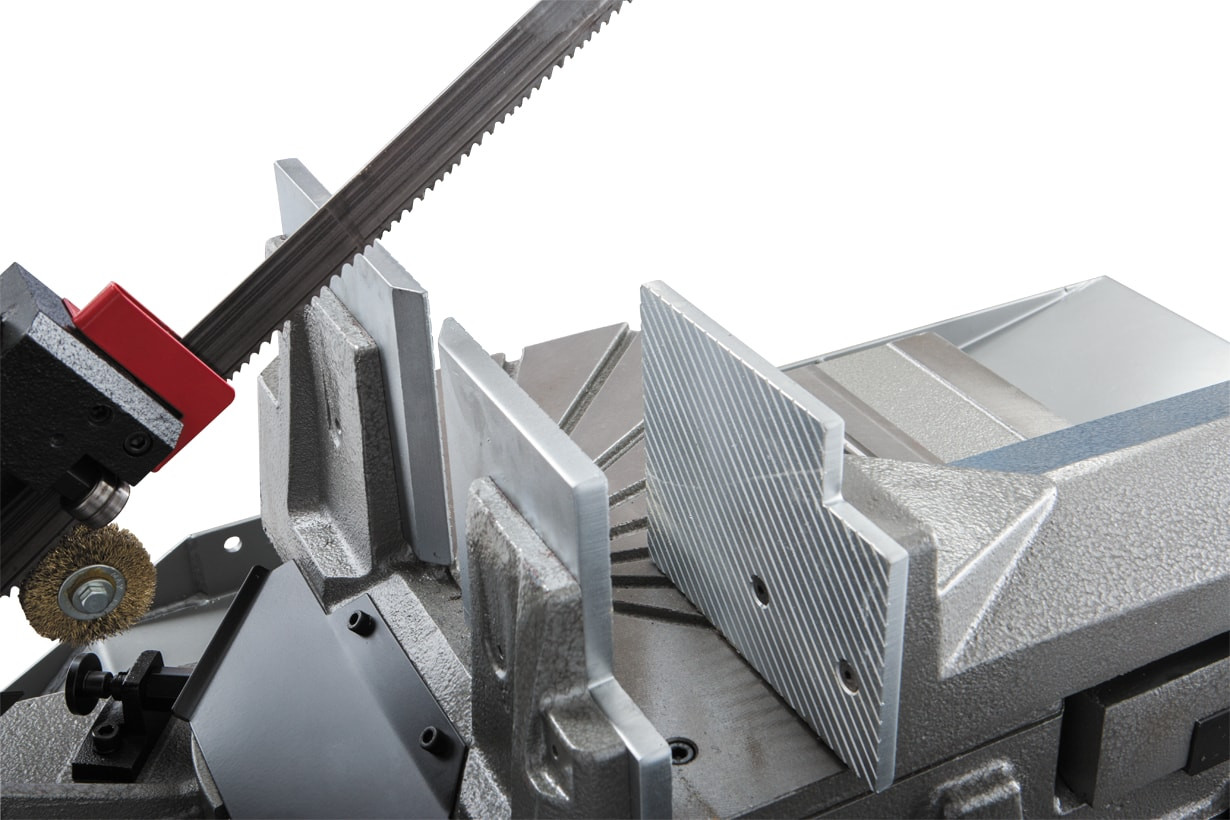

Модель верстата обладнана швидкозатискними лещатами, завдяки яким підвищується продуктивність робіт. Тиски можуть пересуватися перпендикулярно до руху стрічкового полотна для обробки заготовок під різними кутами.

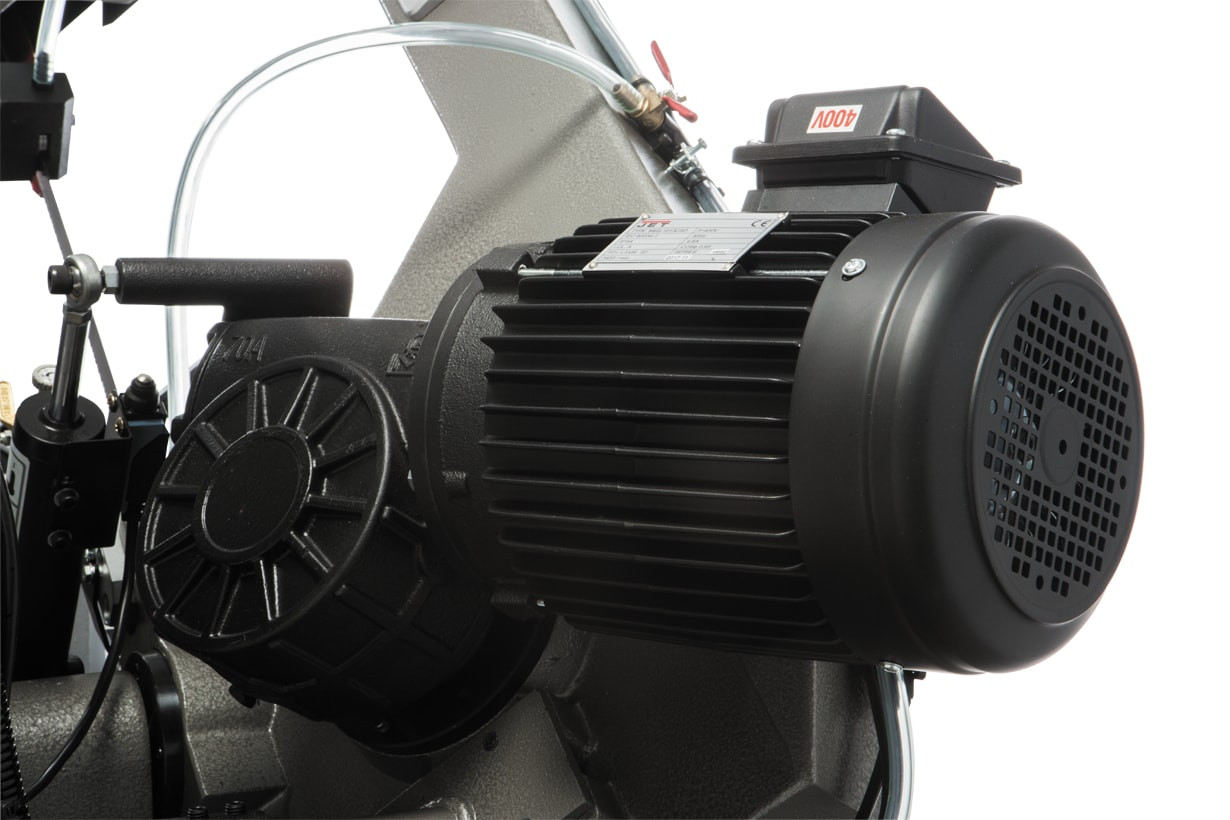

Моторна група верстата MBS-1013CSD оснащена потужним економічним електродвигуном – 1,5 кВт, що працює у різних режимах. Плавне регулювання швидкості руху стрічкового полотна досягається завдяки частотному перетворювачу. Верстат забезпечує швидкість руху стрічкового полотна в діапазоні 26-85 м/хв, залежно від матеріалу оброблюваної заготовки та діаметра. Швидкість руху полотна висвітлюється на дисплеї. Управління процесом здійснюється з пульта управління, розташованого поряд із моторним кожухом. Верстат оснащений кнопкою екстреної зупинки. Якість розпилу, безпека роботи забезпечується поданням СОЖ безпосередньо в зону різання.

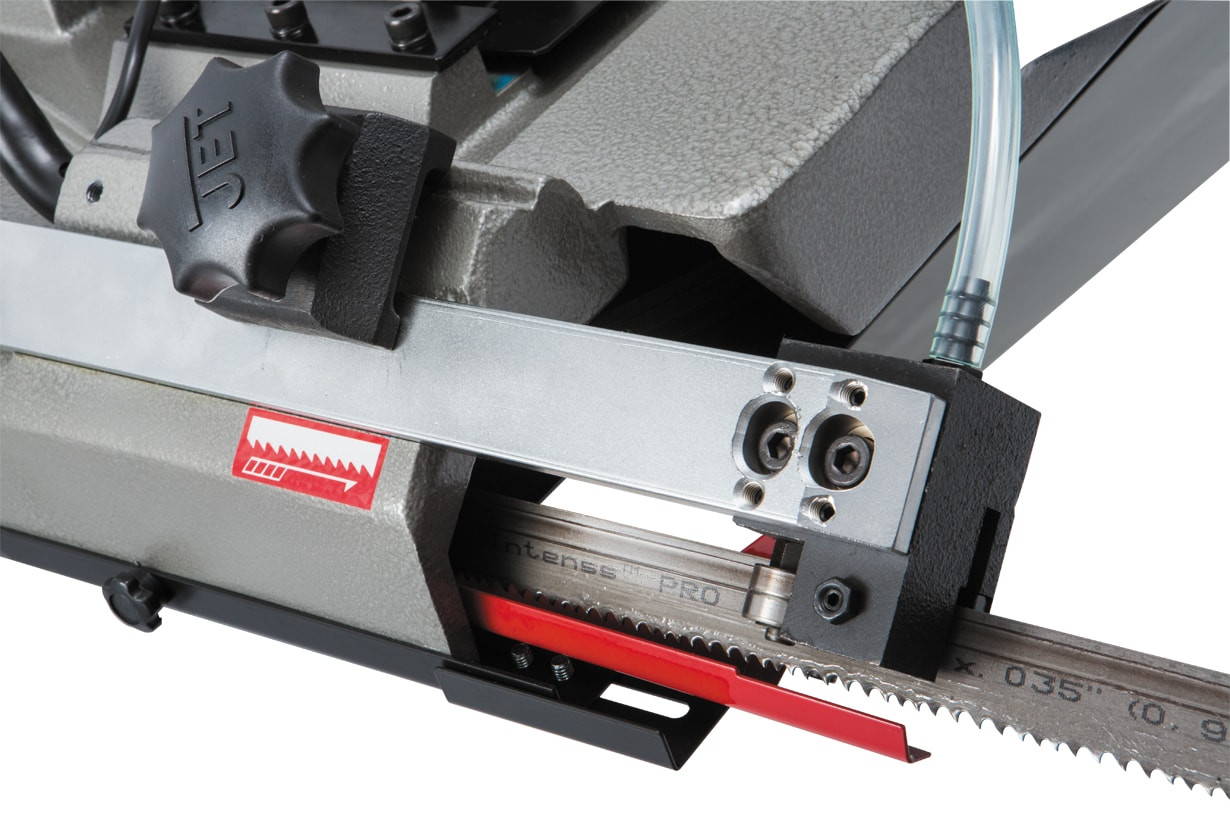

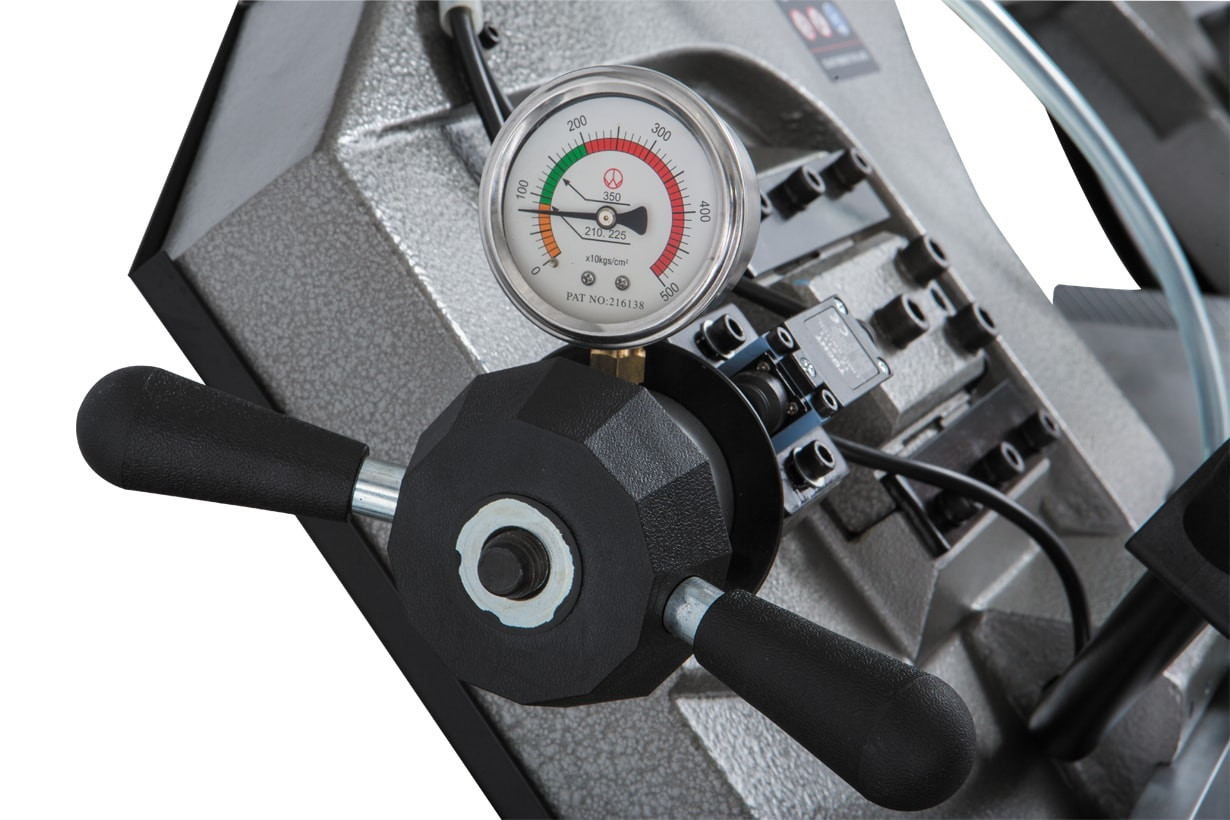

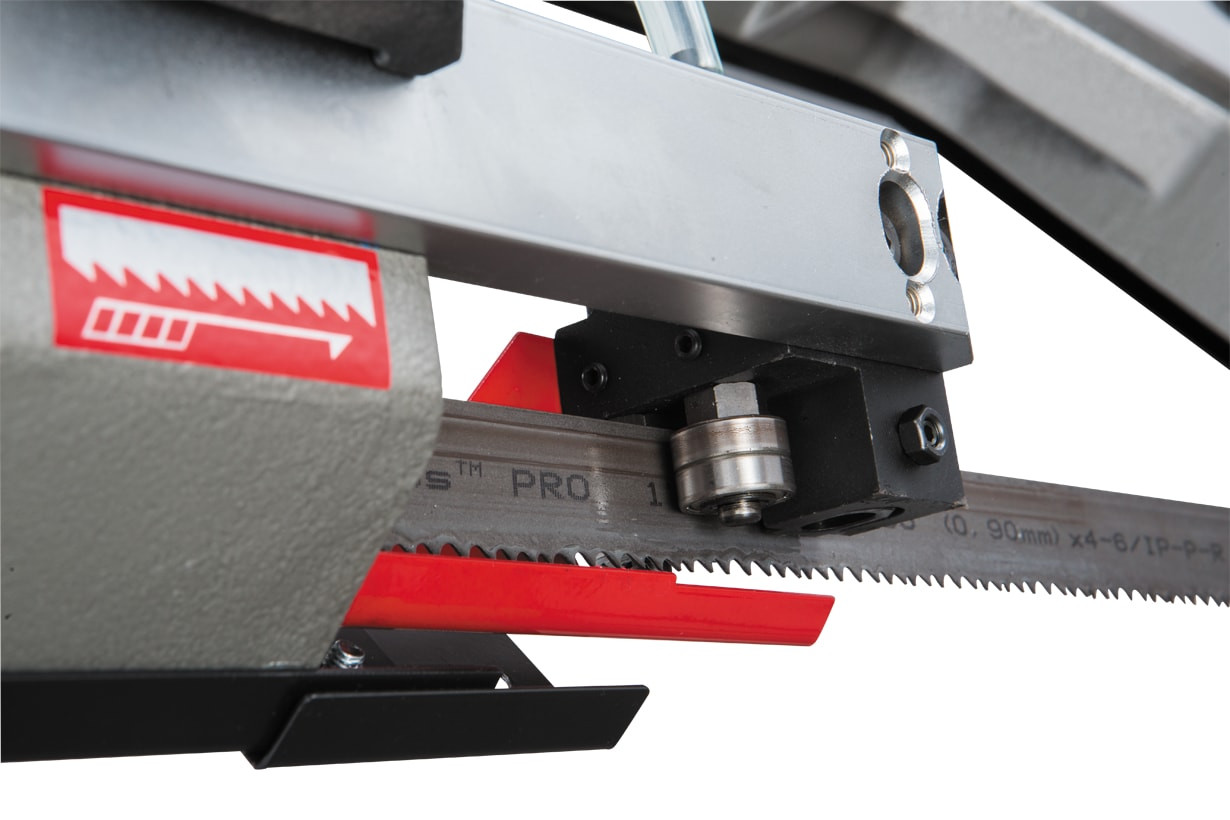

Верстат має напрямні, що пересуваються по консолі та регулюють прохід полотна в залежності від діаметра заготовки. У напрямних встановлені підшипники та сухарики, що здійснюють позиціонування стрічкового полотна під кутом 90 0 до заготовки, що обробляється. Сила натягу полотна визначається показаннями тензометра та регулюється вручну. Верстат MBS-1013CSD у спорядженому стані важить 360 кг.
