JTSS-1600X2 Форматно-розкрійний верстат

ХАРАКТЕРИСТИКИ

ОСОБЛИВОСТІ:

• Механізм блокування валу для полегшення заміни пильного диска

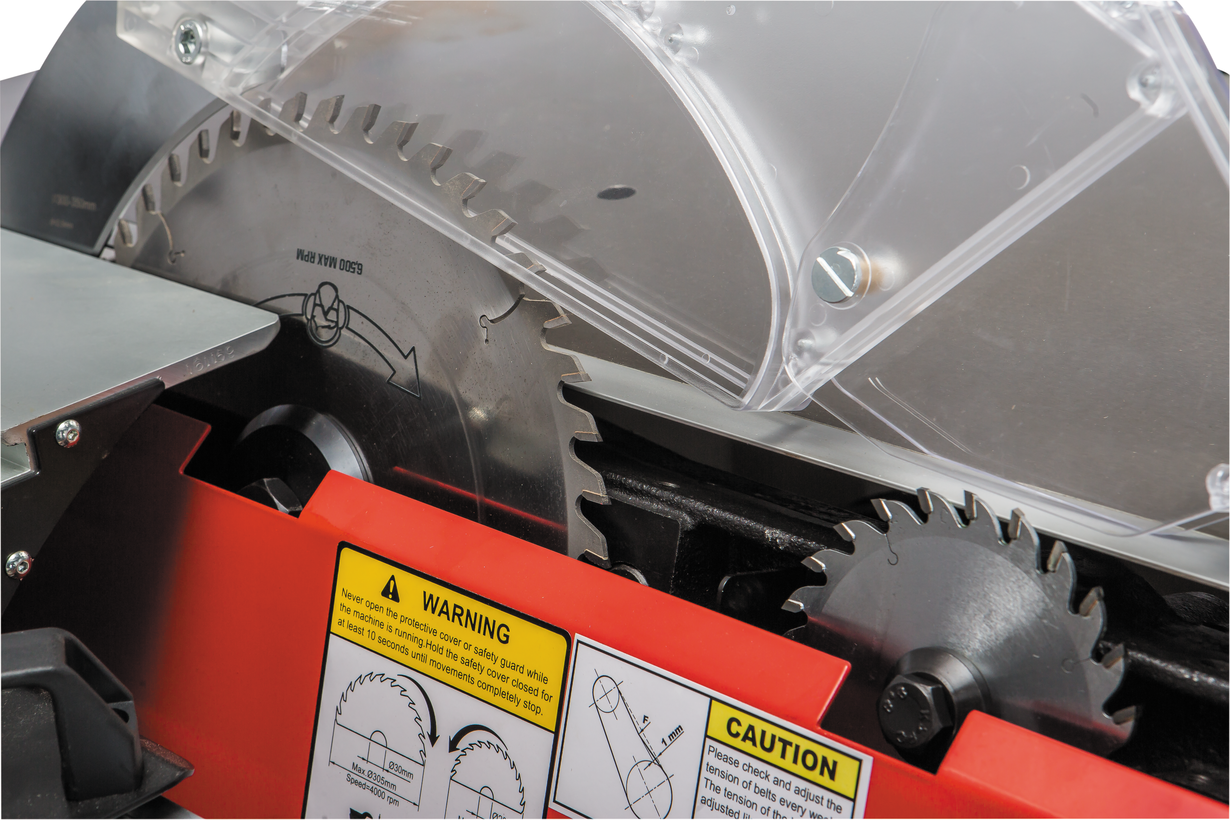

• Привід підрізного диска від основного двигуна
• Пильний модуль із чавунного лиття
• Регулювання положення ножа, що розклинює
• Регулювання положення підрізного диска маховиками

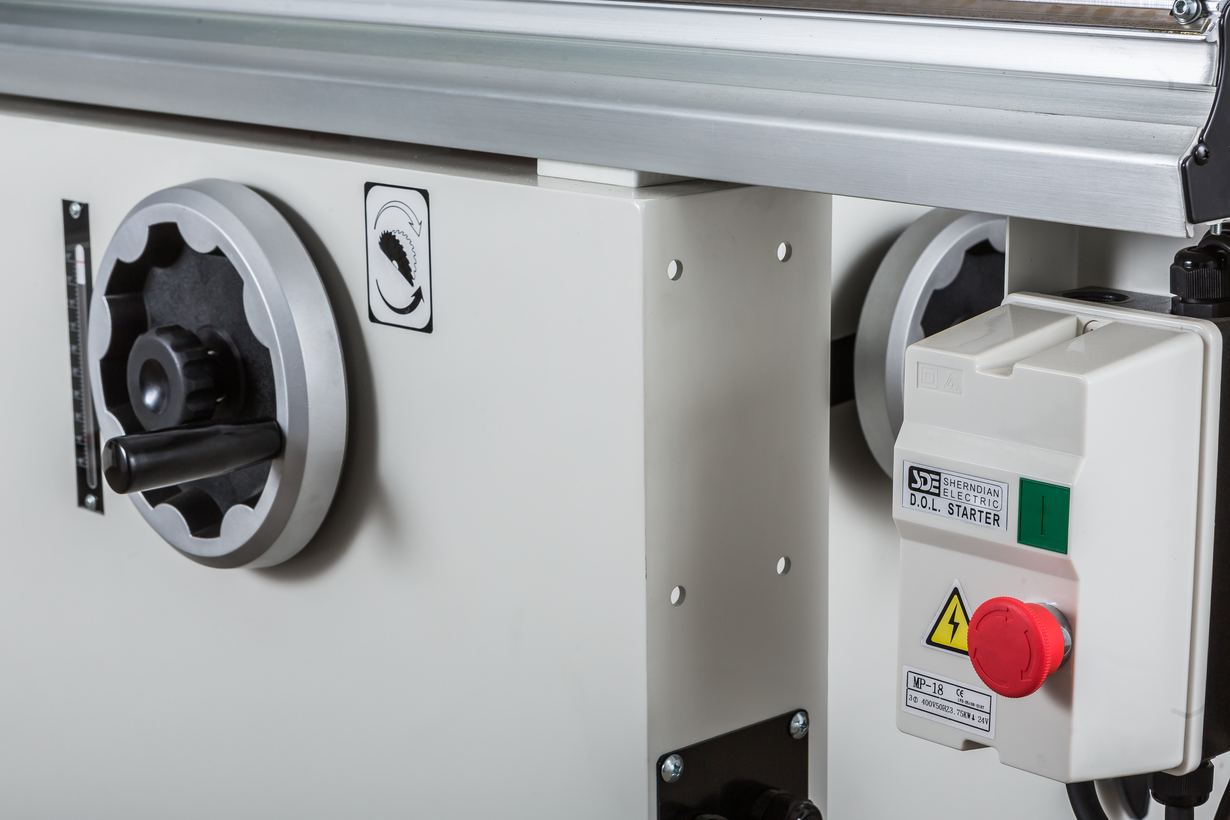

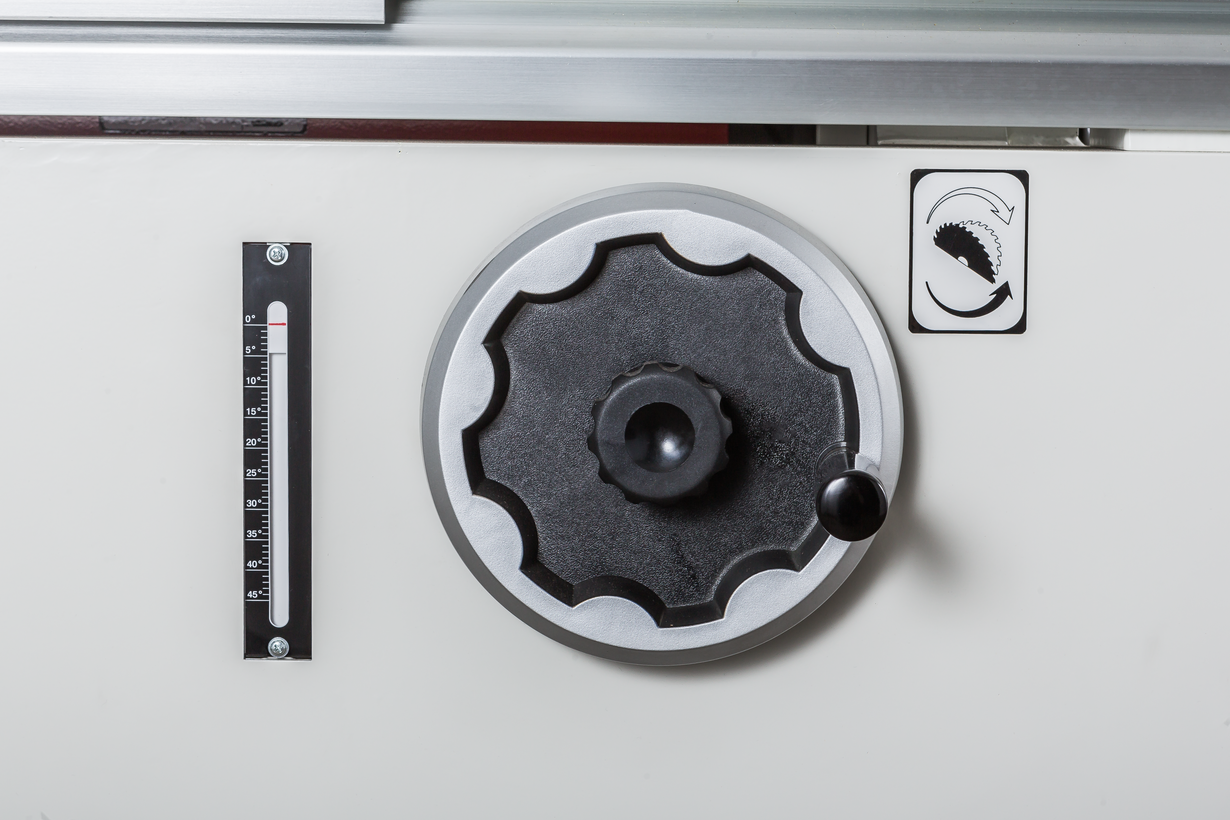

• Регулювання глибини та нахилу пильного диска за допомогою маховиків
• Робочий стіл із чавунного лиття
• Знімний розширювач робочого столу зі сталевого листа праворуч
• Знімний подовжувач робочого столу зі сталевого листа

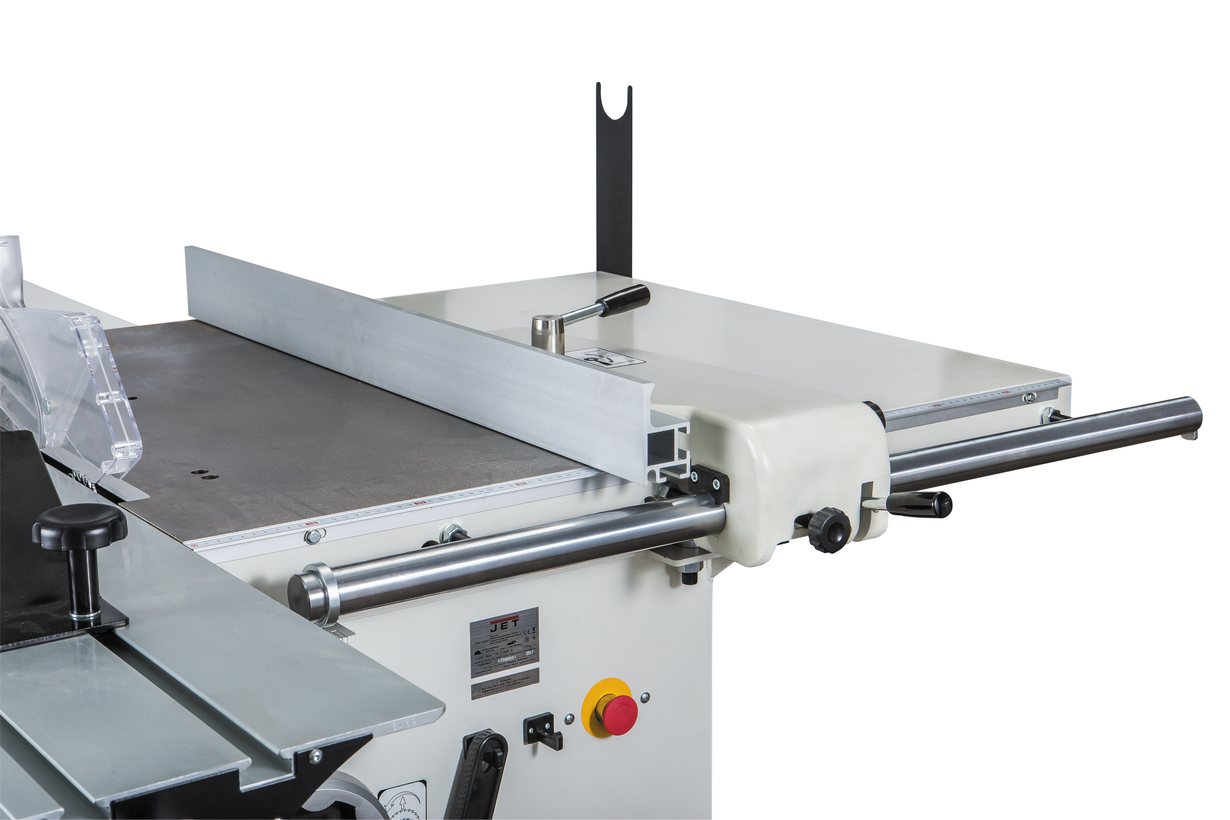

• Регульований паралельний упор з ексцентриковим затискачем та з допоміжною рукояткою точного налаштування
• Рухомий стіл з алюмінієвого профілю

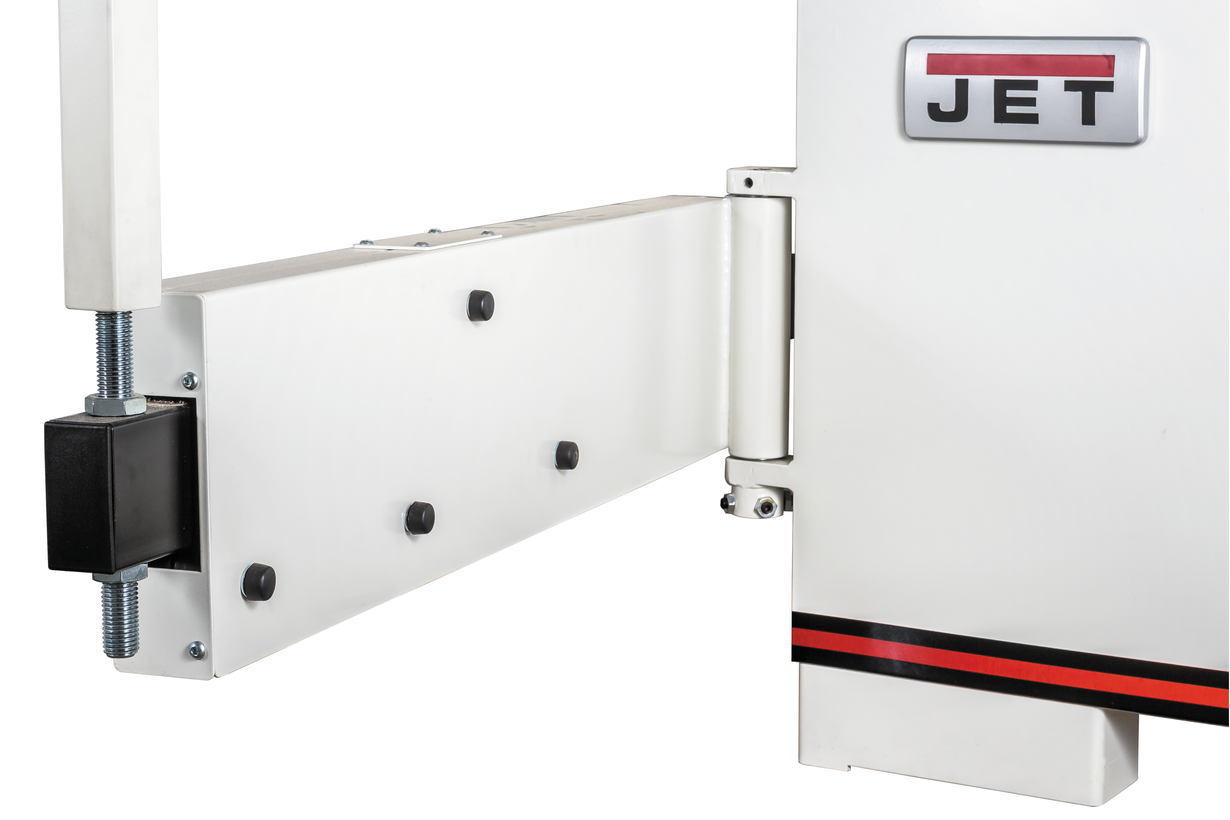

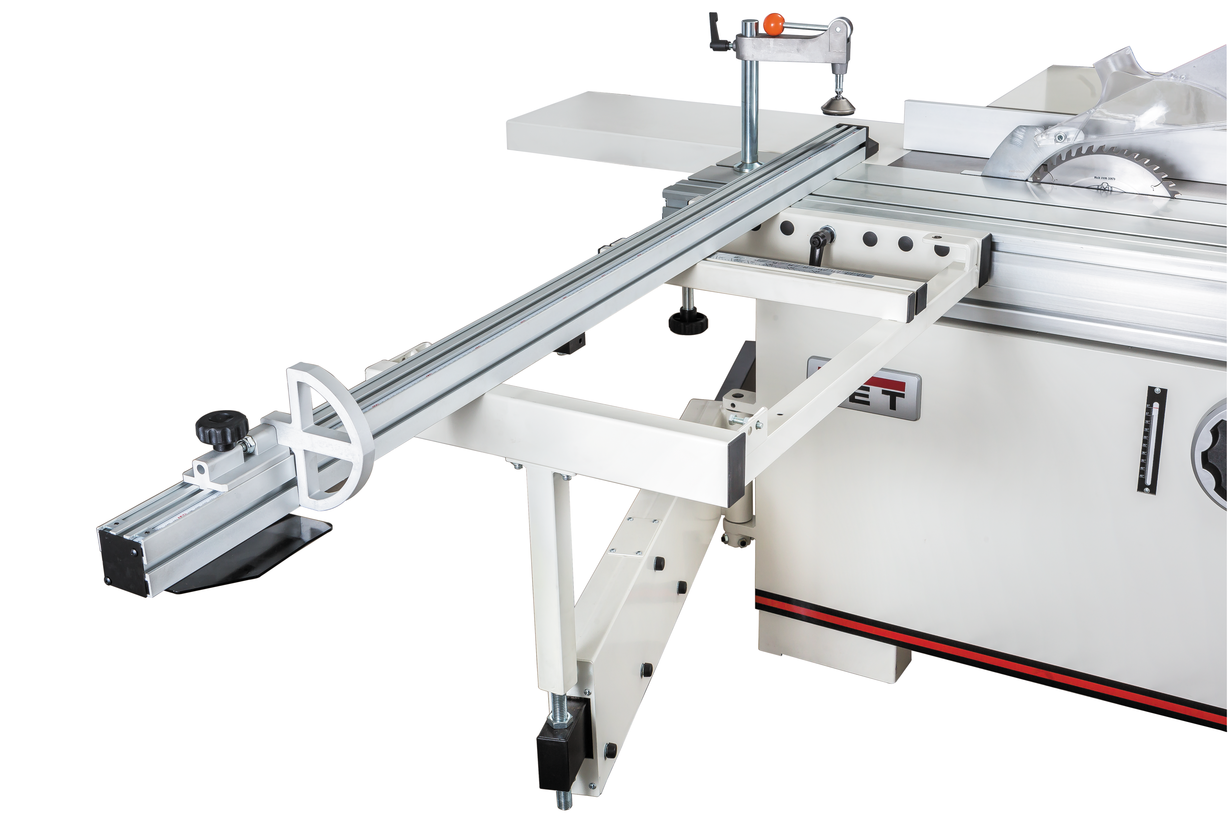

• Знімний розширювач рухомого столу з телескопічною опорою

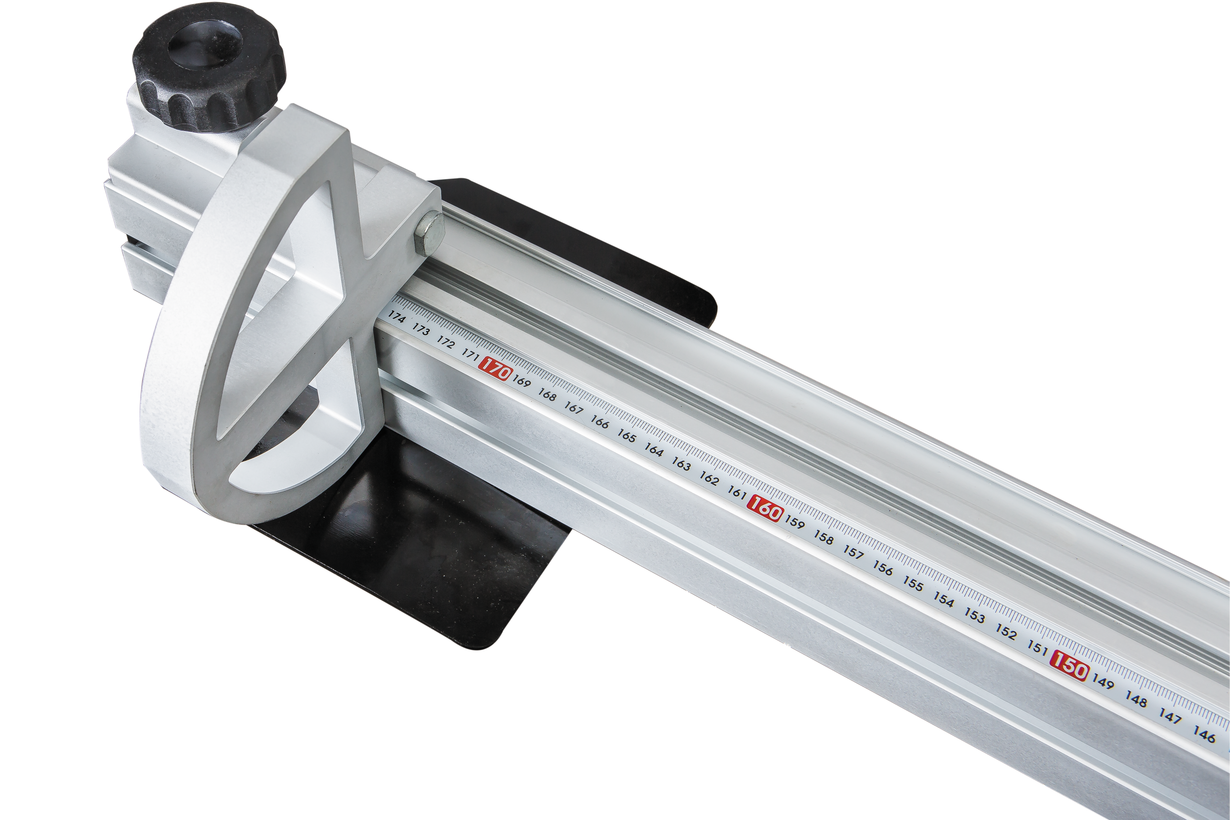

• Поперечний упор рухомого столу з лінійкою та регульованим відкидним стопором заготовки (черевиком)

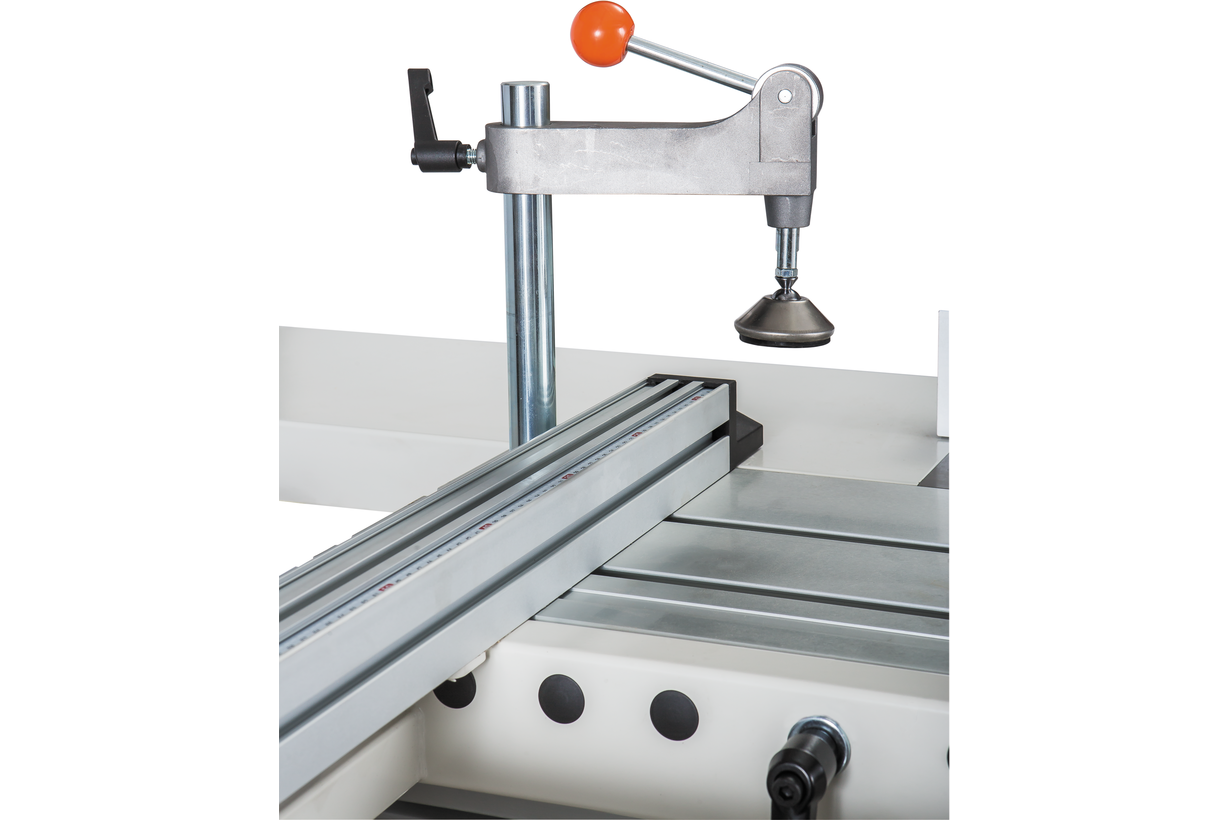

• Ексцентриковий притиск заготовки для фіксації на рухомому столі

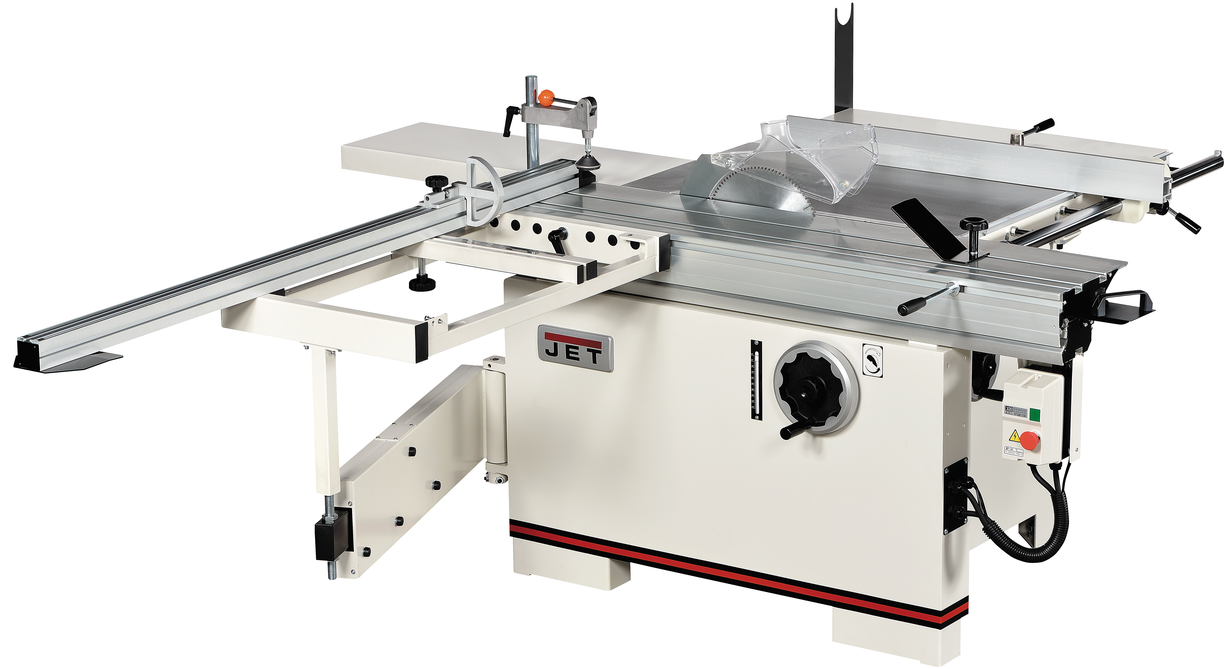

JTSS-1600X2 форматно-розкроювальний верстат професійного класу для роботи в невеликих майстернях та цехах промислових підприємств. При відносно скромних розмірах має високу потужність, має жорстку масивну конструкцію і може застосовуватися для розпилювання важких заготовок із масиву деревини.

Крім паралельного упору, розширення та подовження столу до стандартної комплектації входить каретка з власним розширенням на телескопічній опорі. Конструкція обладнана розсувним упором з відкидним «черевиком», регульованим поздовжнім упором та притиском. Сам рухомий стіл зроблений з екструдованого алюмінієвого профілю, але його напрямні сталеві та розраховані на тривалий термін служби.

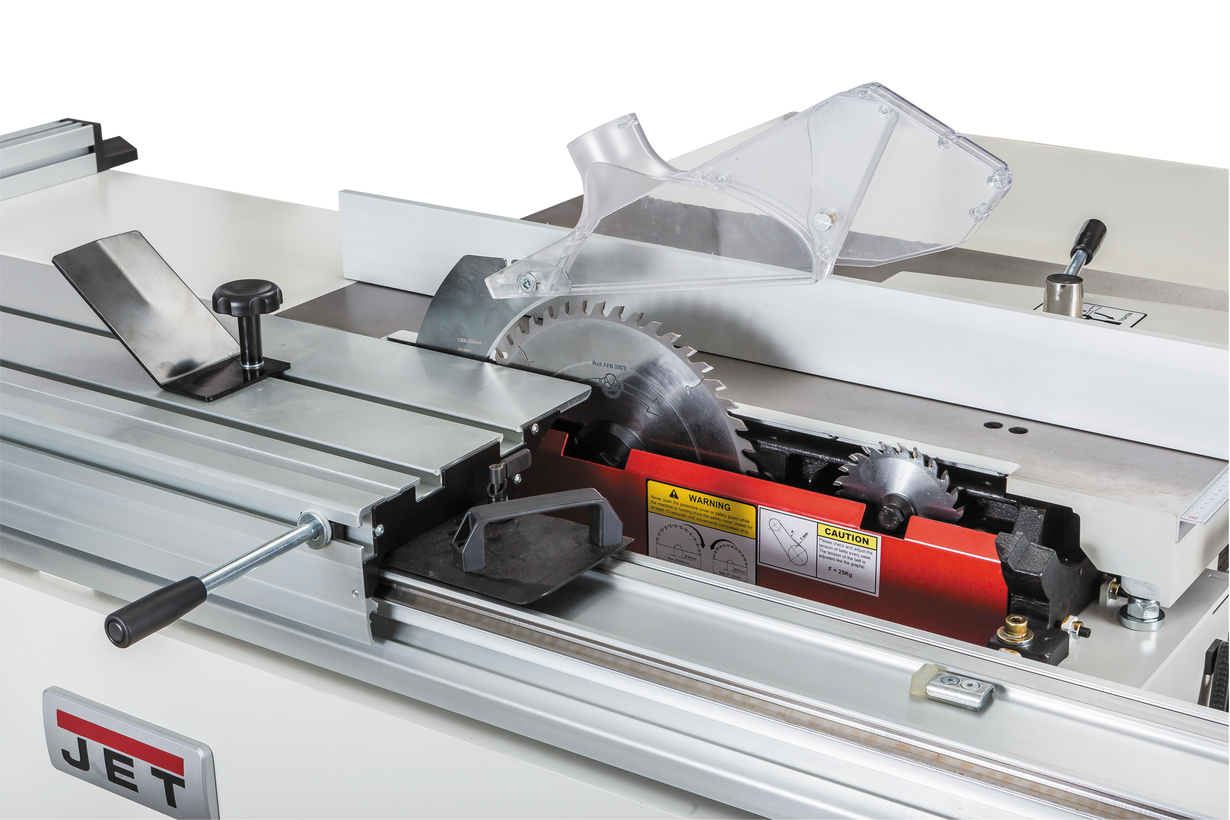

Основний нерухомий стіл із чавуну, з нього ж пиляльний модуль з мотором, підрізним та основним пиляльним диском. Діаметр останнього можна змінюватись в залежності від товщини заготовок. Для тонких використовують пилки діаметром 305 мм – цей розмір основний для даного верстата, при необхідності ставлять більші до 355 мм. В останньому випадку глибина різу досягатиме 115 мм, але при встановленні мінімальної глибини диск не повністю забиратиметься в стіл.

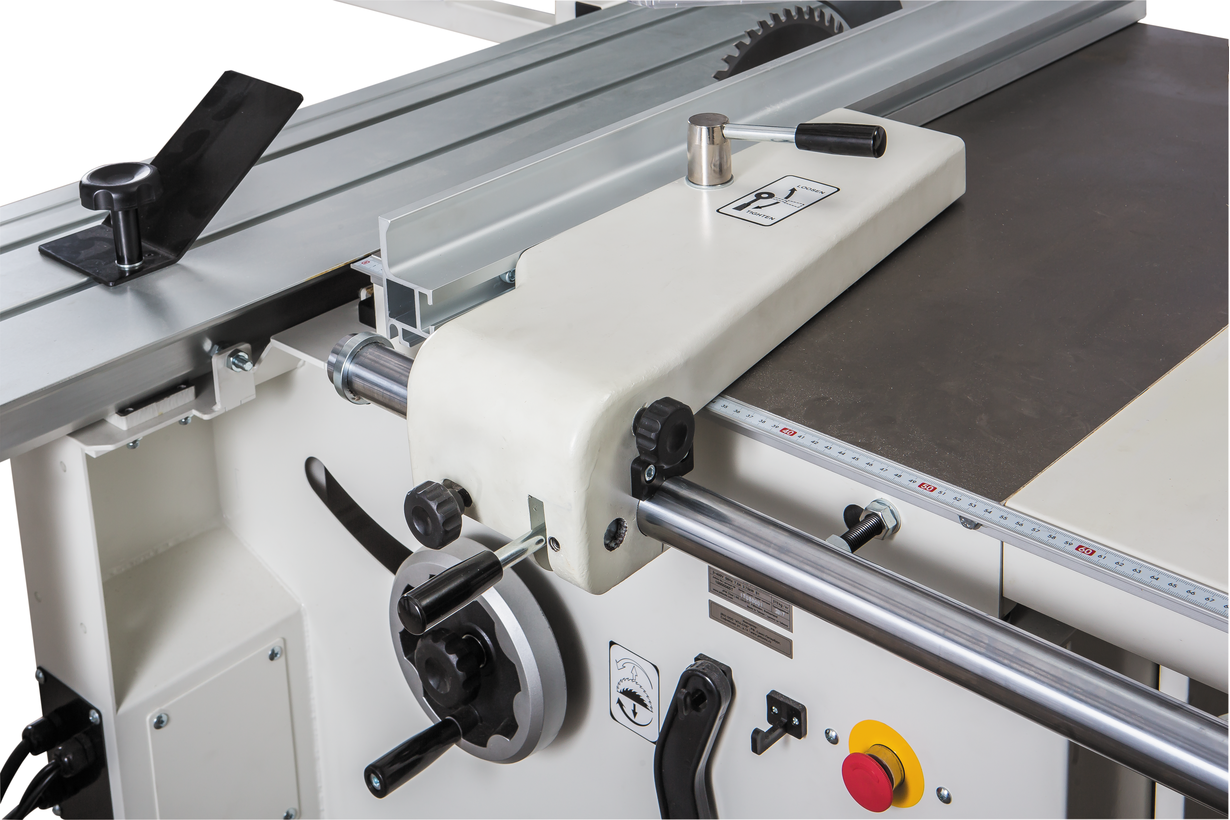

Верстат спроектований як універсальний і дозволяє виконувати точні роботи не тільки за допомогою каретки, а й на основному столі. Паралельний упор, що використовується при цьому, має кілька ступенів регулювання: зміщення по напрямній ліворуч/праворуч, точне «міліметрове» підстроювання маховичком і поздовжнє (вздовж лінії різання) положення планки упору
