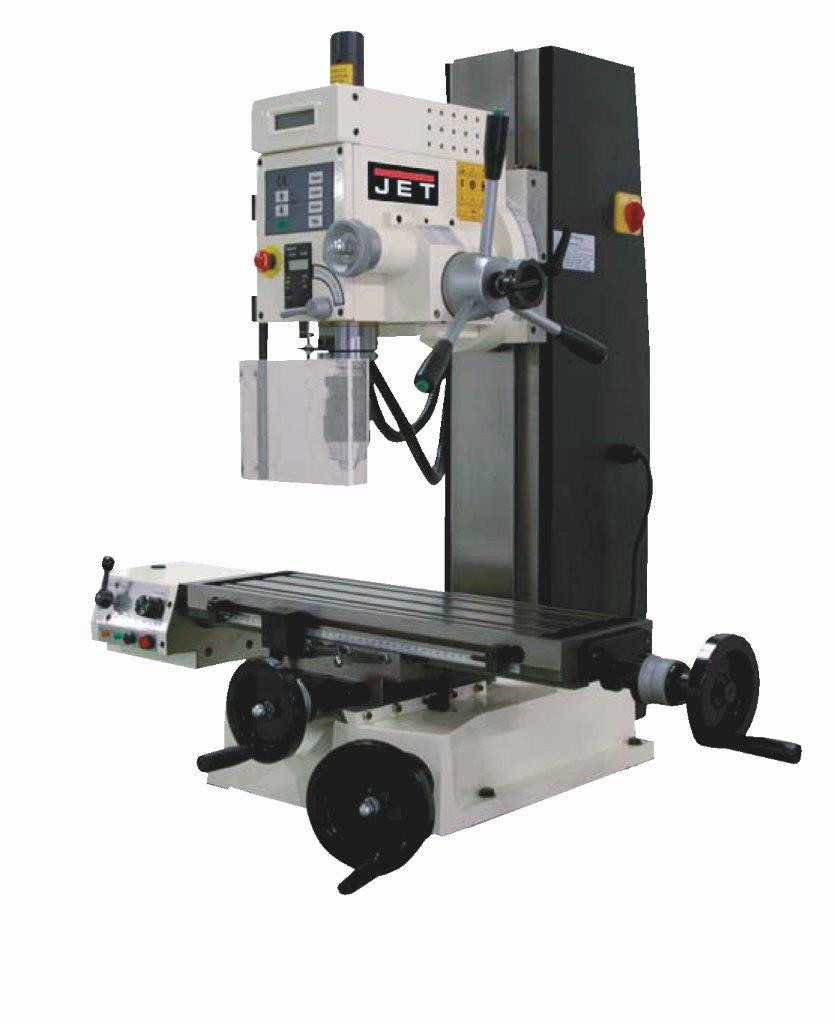

JMD-3T Фрезерно-свердлильний верстат

ХАРАКТЕРИСТИКИ

ОСОБЛИВОСТІ:

• стійка та станина верстата виготовлена з сірого чавуну;

• безколекторний двигун;

• функція реверсу;

• наявність плавного регулювання частоти обертання шпинделя;

• опція автоматичної подачі робочого столу по осі X;

• функція мікроподачі шпинделя;

• цифрова індикація вильоту шпинделя;

• механізм повороту голови верстата вліво на 30⁰, вправо на 90⁰;

• наявність нарізки різьблення;

• хрестовий стіл збільшеної довжини з напрямними типу ластівчин хвіст.

Свердлильно-фрезерний верстат JMD-3T є аналогом моделі верстата JMD-3. Єдина відмінність цієї моделі -  збільшена довжина робочого столу. Верстат розрахований на індивідуальне використання, може бути використаний для дрібносерійних робіт на виробництві. Технічно верстат може бути підключений до електромережі напругою 230, використовується для виконання широкого спектра свердлильних і фрезерних робіт. Завдяки наявності у двигуні функції реверсу, верстат виконує технологічні операції з нарізування різьблення. Висока якість обробки забезпечується цифровою індикацією вильоту шпинделя та плавним регулюванням частоти обертання шпинделя.

Модель JMD-3T відрізняється міцною та стійкою конструкцією. Станина та стійка верстата виготовлена з сірого чавуну, забезпечуючи обладнанню стійкість до вібрації. Свердлильно-фрезерний верстат має можливість повороту голови, вліво на 30⁰, вправо на 90⁰, створюючи оптимальні режими обробки заготівль. Обладнання оснащене шпинделем з конусом МК-3 із затискною тягою М12. Технічні можливості верстата дозволяють легко здійснювати свердління отворів діаметром до 20 мм. Для підвищення точності обробки, встановлено функцію мікроподачі шпинделя. Хід пінолі становить 70 мм.

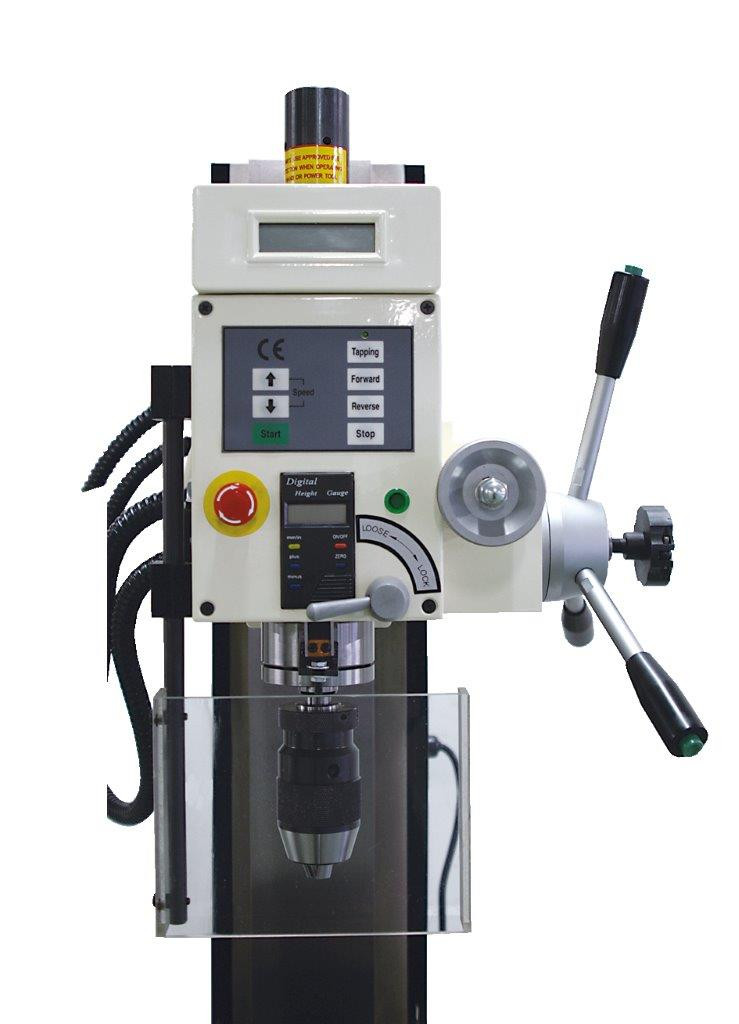

Моторна група верстата JMD-3T представлена безколекторним двигуном потужністю 1 кВт. Управління роботою двигуна здійснюється з пульта, розташованого на голові верстата. Двигун має плавне регулювання частоти обертання. Діапазон частоти обертання становить 100-1750 об/хв. Перемикання двигуна в режим реверсу здійснюється кнопкою, розташованою на ручці пінолі.

Хрестовий робочий стіл має довжину 700 мм, рухається по напрямних типу ластівчин хвіст. Верстат оснащений опцією автоматичної подачі столу по осі X, має 3 Т-подібні пази шириною 12 мм для встановлення додаткового кріплення.

Вага верстата в укомплектованому стані становить 200 кг. Робоча зона обладнана захисним екраном.
