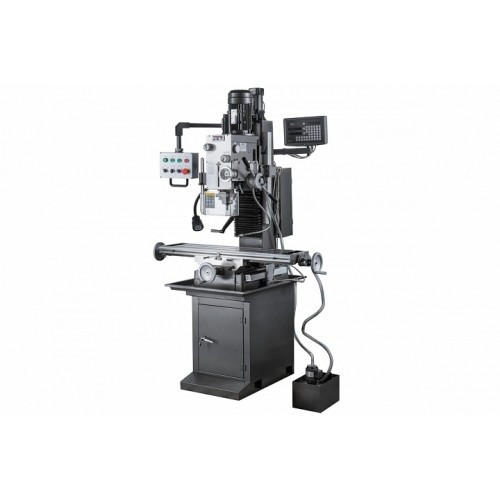

Фрезерно-свердлильний станок JETJMD-50LPFD

Фрезерно-свердлильний станок JETJMD-50LPFD

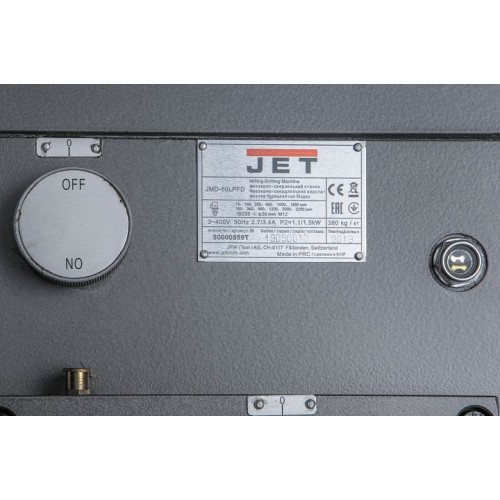

Робочі параметри

• Максимальний діаметр кінцевої фрези, мм 32
• Напруга, 400
• Довжина, мм 1250
• Розміри стільця по осях X та Y, мм 1000 x 240
• Ширина, мм 960
• Ширина Т-подібного паза столу, мм 23.14
• Висота, мм 1320
• Автоматична подача пінолі, мм/про 0,1/0,18/0,26
• Маса, кг 380
• Діапазон нахилу голови, град. ±90˚
• Довжина в упаковці, см 90
• Конус шпинделя ISO30
• Ширина в упаковці, см 88
• Хід столу по осі X та Y, мм 760 х 190
• Відстань від шпинделя до столу, мм 450
• Висота в упаковці, см 115
• Хід пінолі шпинделя, мм 120
• Маса в упаковці, кг 410
• Потужність двигуна, кВт 1,1/1,5
• Частота обертання шпинделя, об/хв I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200
• Максимальний діаметр свердління чавун, мм 45
• Максимальний діаметр свердління сталь, мм 32
• Максимальний діаметр торцевої фрези, мм 80

Особливості:

• Важка основа та потужна вертикальна стійка із сірого чавуну
• Напрямні робочого столу типу Ластівчин хвіст
• Потужний двигун асинхронний 1,5 кВт
• Редукторне перемикання частоти обертання шпинделя з широким діапазоном вибору швидкостей
• Шпиндельний конус ISO30
• Функція автоматичної подачі пінолі шпинделя
• Обмежувач глибини свердління
• Мікро подача осі Z
• Нахил фрезерної голови ліворуч, праворуч ±90°

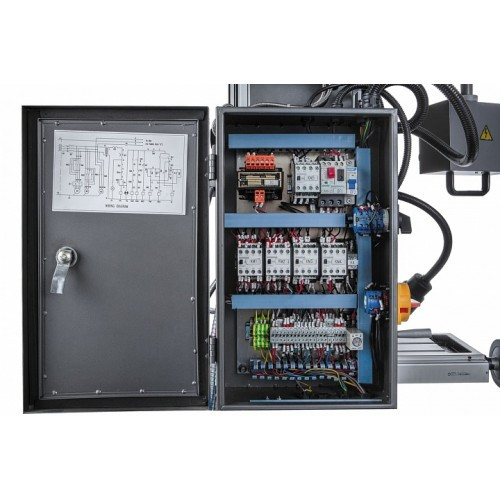

• Центральна панель керування
• Режим нарізування різьблення, з автоматичним включенням реверсу
• Системи подач СОЖ у зону різання
• Пристрій цифрової індикації (УЦІ) по 3 осях X, Y, Z
• Механізований привід осі Z
• Лампа місцевого освітлення

Опис

Редукторний фрезерно-свердлильний верстат JMD-50LPFD призначений для промислової експлуатації на ремонтно-механічних, заготівельних та інструментальних ділянках, а також у виробничих цехах з дрібносерійним та серійним випуском продукції.
У разі оснащений спеціальними пристроями верстат може бути застосований у великосерійному та масовому виробництві.
Повз виробничі завдання, надійна та безпечна конструкція верстата зі зручним та ергономічним розташуванням органів управління та систем пасивної безпеки, дозволяє використовувати його в навчальному процесі в освітніх закладах.

JMD-50LPFD призначений для виконання наступних операцій: фрезерування, свердління, розсвердлювання, зенкування, зенкерування, розгортання та нарізування різьблення.
Він оснащений шпинделем з конусом ISO30 і має можливість свердління отворів до діаметру 32мм сталі і до 45мм чавуну.
Наявність реверсивного обертання електродвигуна забезпечує обертання шпинделя в обидві сторони і дозволяє здійснювати технологічні операції з нарізування різьби.

Важка основа та потужна вертикальна стійка, відлиті із сірого чавуну, тим самим забезпечуючи обладнанню необхідну стійкість до вібрації.

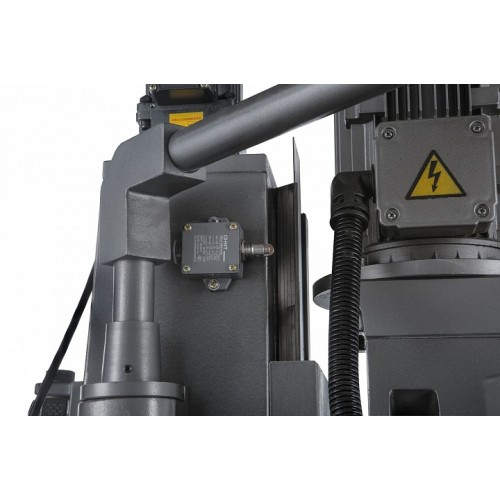

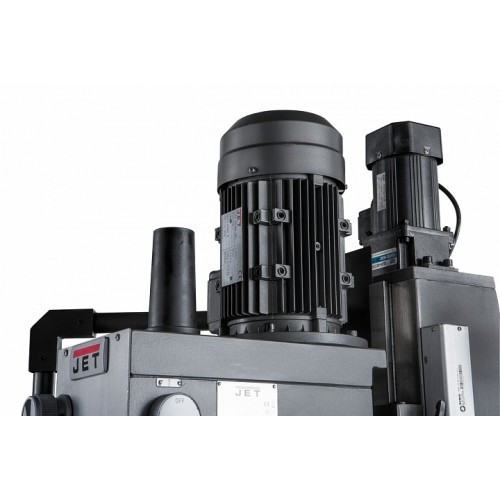

Верстат оснащений потужним асинхронним двигуном 1,5 кВт і має коробку перемикання швидкостей обертання шпинделя.

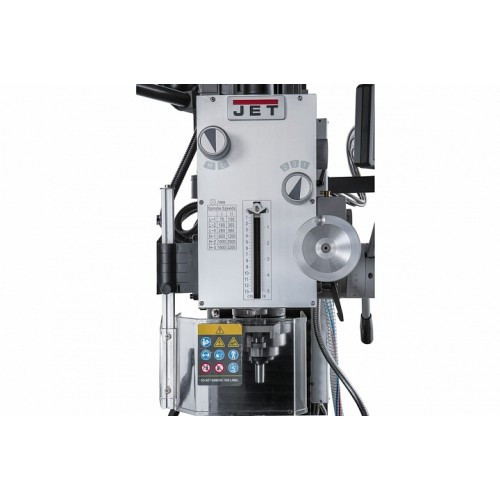

Залежно від матеріалу, що обробляється, і необхідних режимів обробки, можна вибрати будь-яку з 12 швидкостей обертання шпинделя в 2-х діапазонах від 75 до 1600 об/хв і від 150 до 3200 об/хв.

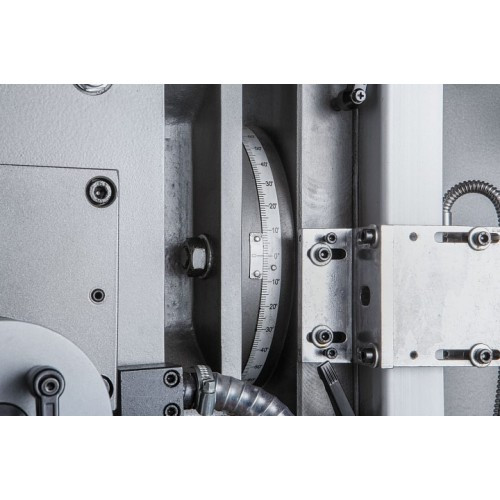

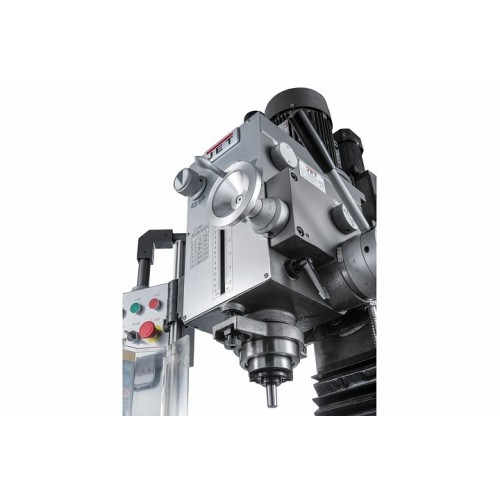

Для розширення діапазону оброблюваних деталей фрезерна голова має можливість нахилу вправо/ліворуч на 90 градусів.

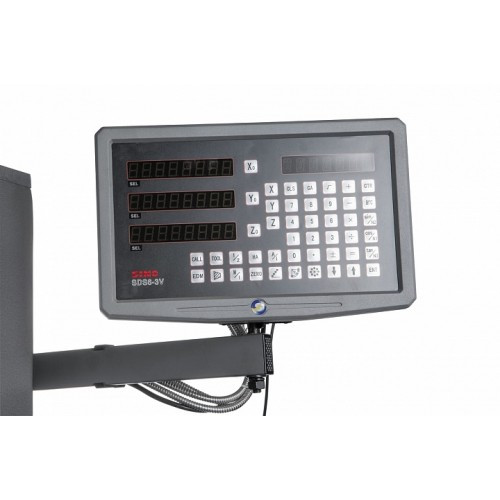

Конструкція верстата має додатково пристрій цифрової індикації (УЦІ) по всіх трьох осях X, Y, Z, що дозволяє встановлювати необхідні параметри обробки, прив'язувати інструменти і контролювати режими роботи верстата з точністю в 5 мікрон.

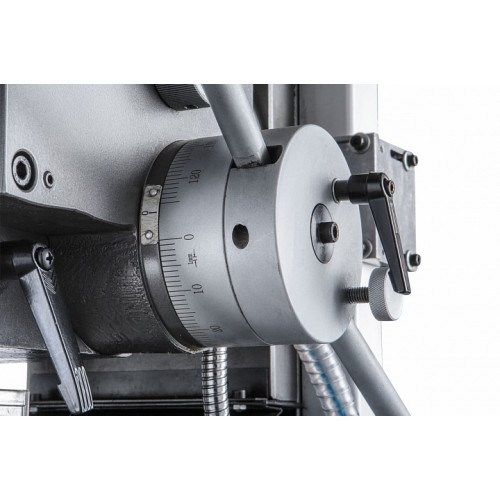

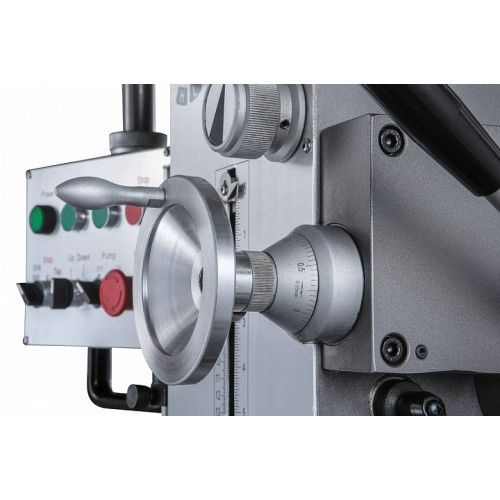

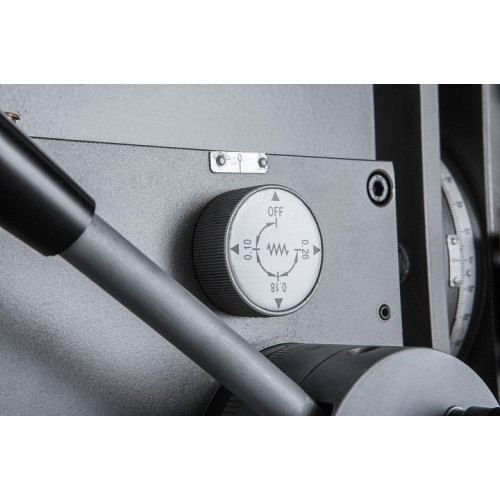

Верстат оснащений автоматичною подачею пінолі шпинделя, має 3 швидкості – 0,12; 0,18; 0,25 мм/об. Наявність мікрометричної подачі дозволяє встановити інструмент на необхідну глибину в ручному режимі.

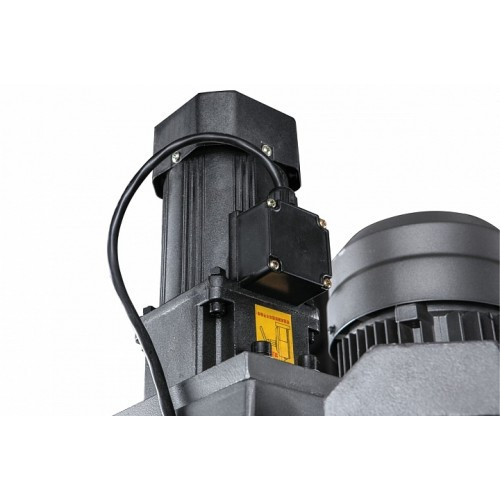

Максимальний виліт пінолі шпинделя становить 120 мм. Для збільшення продуктивності та зручності обробки великогабаритних деталей верстат додатково оснащений механізованим приводом по осі Z.

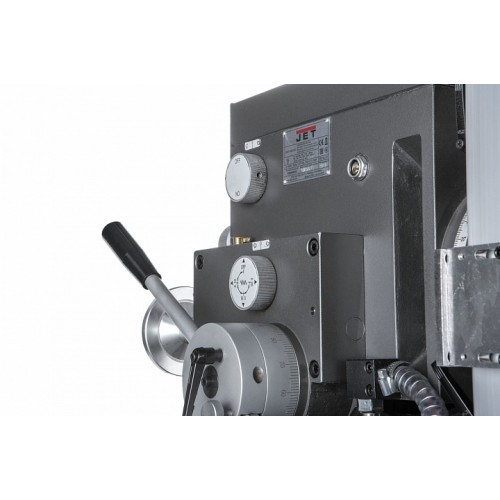

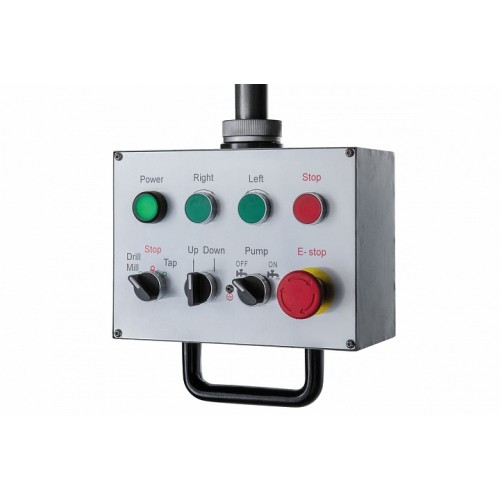

На пульті управління є перемикач переміщення фрезерної голови по вертикальній стійці вгору/вниз.

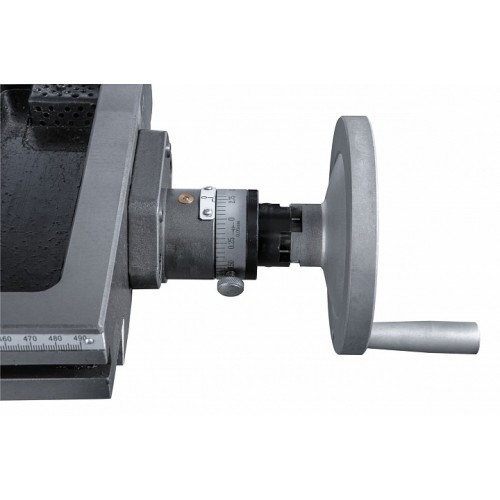

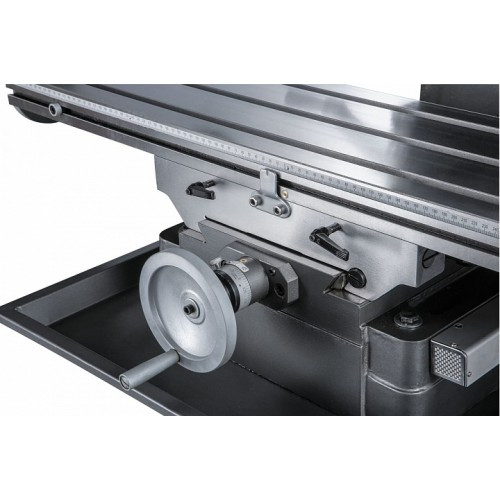

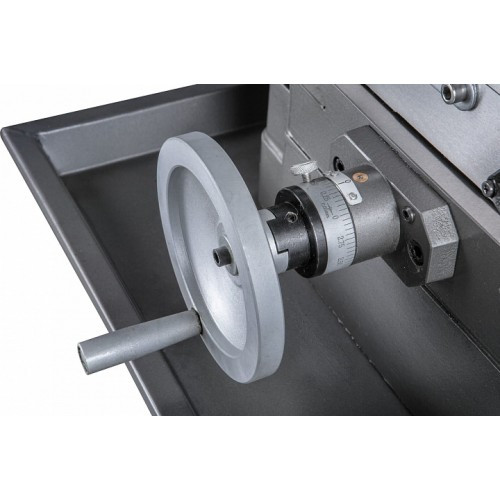

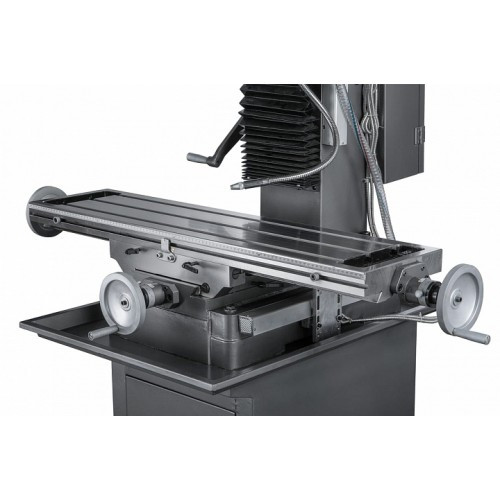

Модель JMD-50LPFD оснащена робочим столом розміром 1000 x 240мм, який переміщається по напрямних типу ластівчин хвіст і має можливість переміщення по осях X, Y на величину 760мм та 190 мм відповідно.

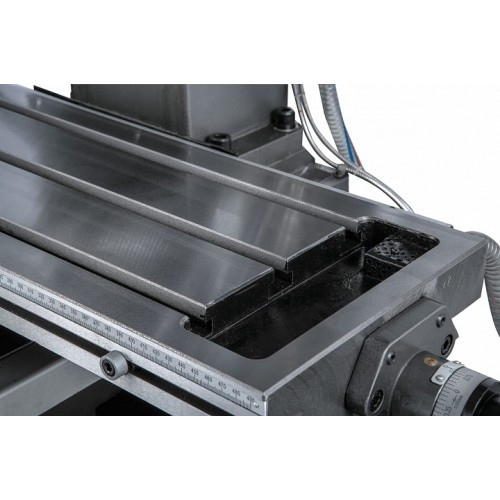

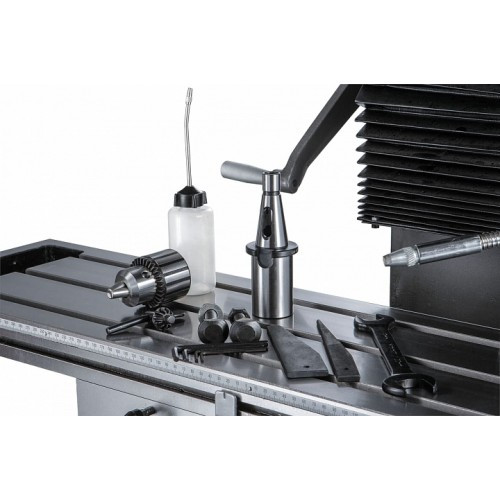

На столі є три Т-подібні пази шириною 14 мм для закріплення деталей прихватами або встановлення лещат та інших пристроїв.
Опціонально верстат може бути дооснащений пристроєм автоматичної подачі, який встановлюється з лівого боку робочого столу і дозволяє здійснювати подачу по поздовжній осі в автоматичному режимі, покращуючи якість поверхні, що отримується і збільшуючи продуктивність виготовлення деталей.
Також пристрій має функцію прискореного переміщення робочого столу для скорочення часу підведення інструменту до деталі та його відведення для зручної установки/зняття оброблюваної деталі.

Редукторний фрезерно-свердлильний верстат JET моделі JMD-50LPFD відмінно впишеться у Ваше виробництво, забезпечить впевнену роботу та буде приємним доповненням до того, щоб працювати та не боятися поломки верстата.
