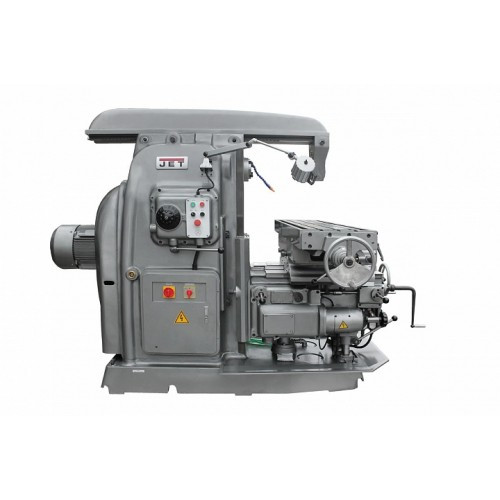

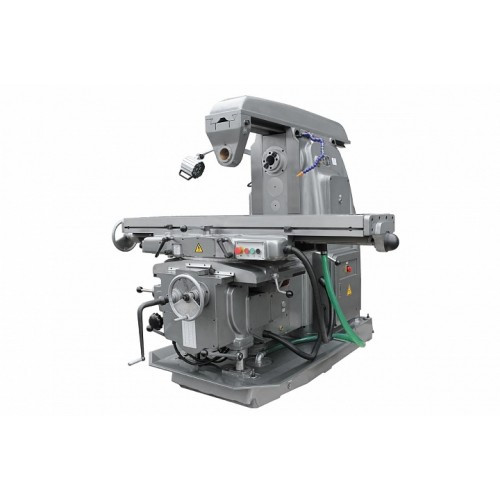

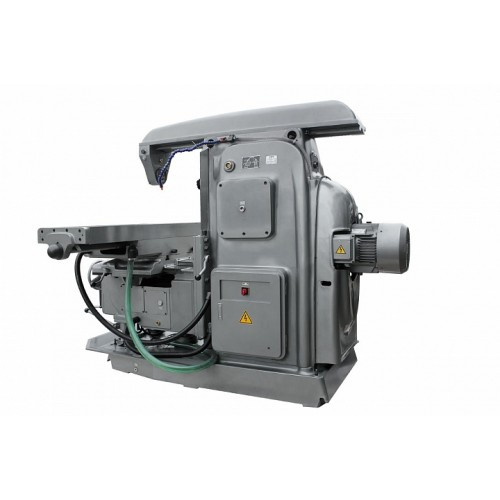

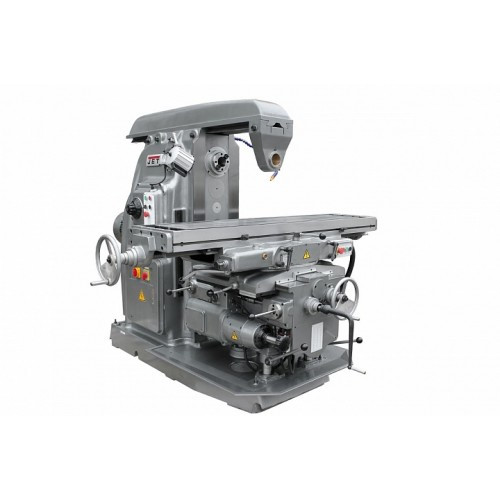

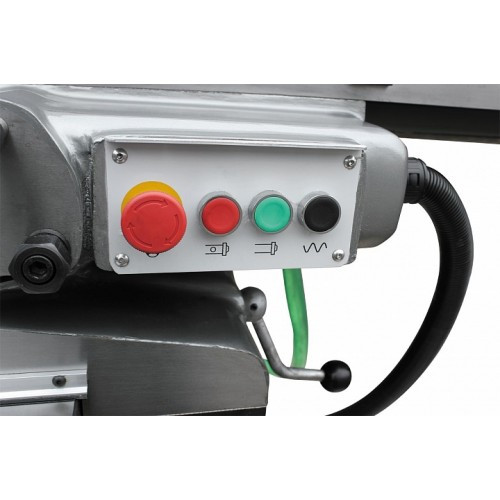

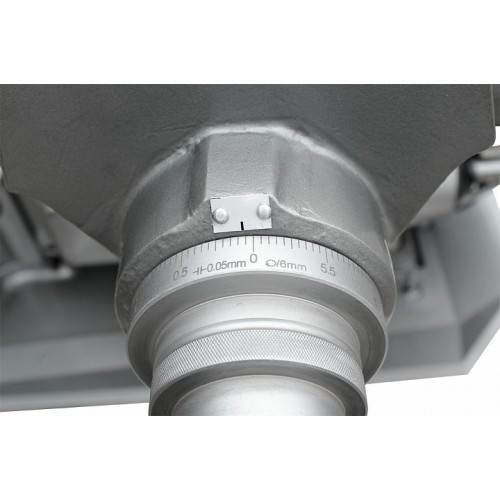

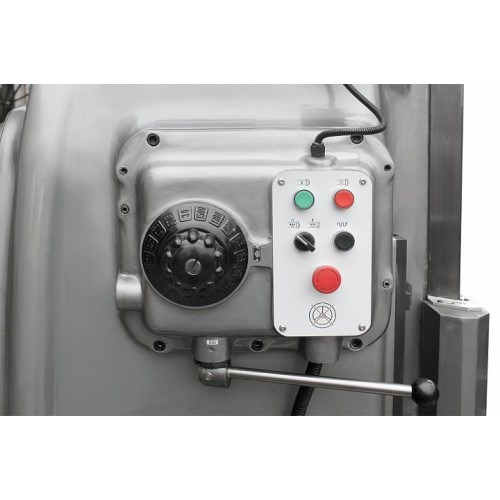

Фрезерний горизонтальний верстат по металу JET JHM-1667

Фрезерний горизонтальний верстат по металу JET JHM-1667

Робочі параметри

• Відстань від центру столу до вертикальної направляючої колони, 255-570
• Макс. кут повороту столу, град ±45°
• Число швидкостей столу, шт 18 років
• Довжина, мм 2556
• Прискорена подача по осях X, Y, Z, мм/хв. 2300 / 2300 / 770
• Ширина, мм 2159
• Ширина Т-подібного паза столу, мм (3)18x90
• Діаметр отвору шпинделя, мм 29
• Висота, мм 1770 рік
• Розмір столу, мм 1700x400
• Діаметр переднього підшипника шпинделя, мм 100
• Маса, кг 3850
• Максимальне навантаження на стіл, кг 800
• Потужність двигуна подачі, кВт 3
• Потужність насоса охолодження, кВт 0,125
• Конус шпинделя ISO 50
• Швидкість потоку охолоджувальної рідини, л/хв. 22
• Потужність двигуна, кВт 11
• Відстань від шпинделя до столу (вісь Z), мм 30-410
• Діапазон швидкостей подачі столу по осі X, мм/хв. 23,5-1180
• Переміщення по осі X (ручний/механічний), мм 900/880
• Частота обертання шпинделя, об/хв 30-1500 (18 швидкостей)
• Діапазон швидкостей подачі столу по осі Y, мм/хв. 23,5-1180
• Переміщення по осі Y (ручний/механічний), мм 315/300
• Діапазон швидкостей подачі столу по осі Z, мм/хв. 8-394
• Переміщення по осі Z (ручний/механічний), мм 385/365
• Відстань від осі шпинделя до консолі, мм 190

Опис
Горизонтально-фрезерний верстат JET JHM-1667 має горизонтальне розташування осі шпинделя, де головний рух - обертальний рух шпинделя з фрезою, рух подачі - переміщення столу в поздовжньому, поперечному і вертикальному напрямках, допоміжний рух - прискорене переміщення столу в тих же напрямках.

Верстат JET JHM-1667 має консольну конструкцію для підйому столу у вертикальному напрямку та призначений для обробки площин, уступів, фрезерування канавок та пазів різних видів, за допомогою циліндричних, кутових, кінцевих, фасонних, сферичних фрез.
За типом оброблюваних заготовок призначений для обробки циліндричних, дискових та фасонних конструкцій, а також профілів різного перерізу зі сталі, чавуну, кольорових металів та їх сплавів.

Модель JET JHM-1667 може використовуватися як у одиничному виробництві у невеликих майстернях, на ремонтно-механічних та інструментальних ділянках, так і на великих промислових підприємствах у серійному виробництві деталей з використанням функцій автоматичних та напівавтоматичних циклів.

Конус горизонтального шпинделя має посадку ISO-50.

Хобот з підтримуючою сережкою має можливість переміщення горизонтальними напрямними ковзання типу «Ластівчин хвіст» з можливістю встановлення горизонтальних оправок різної довжини.

Висока жорсткість та посилена конструкція дозволяють обробляти деталі вагою до 800 кг з високою точністю та продуктивністю, цьому сприяють прискорені переміщення робочого столу у поперечному, поздовжньому та вертикальному напрямку.

Для максимального виключення вібрацій при чорновому обробленні масивних заготовок на верстаті передбачена функція механічного затиску по осях, що надає додаткову жорсткість ударні навантаження, що виникають при обробці деталей.
Основні вузли виконані із високоміцних сплавів.

Робочий стіл має можливість повороту на кут 45° вліво та вправо. При встановленні його на певний кут і додатковому оснащенні ділильною головкою верстат може фрезерувати гвинтові поверхні.

Верстат обладнаний подачею СОЖ у зону обробки, світлодіодною лампою освітлення робочої зони та іншими корисними опціями.
